cache 101 - 캐시에 대한 거의 모든 것

이번에는 cache 에 대해서 알아볼 것이다.



cache 라고 한다면 computer science 에서 정말 다양한 분야에서 사용되고, 동일한 기능을 수행하지만 문맥에 따라서 다른 이해도가 필요하다.



나는 cache 에 대해서 web application layer 의 문맥에서 설명을 할 것이고, software cache 에 대한 설명을 주로 할 것이다.



hardware cache 와 더 low level 의 cache 를 원한다면 이 글은 적합하지 않을 수 있다.



TL;DR



이번 글의 핵심을 요약하면 다음과 같다

• 1. 캐시란 무엇인가
  • cache: 데이터를 저장하여 미래에 해당 데이터에 대한 요청을 더 빠르게 처리할 수 있도록 하는 hardware 혹은 software
  • cache 의 종류
    • h/w cache
    • s/w cache
• 왜 cache 가 효과적일까?
  • software 에서 프로세서의 특성인 참조 지역성을 구현한 것이 바로 캐시임
    • 참조 지역성: 프로세서가 짧은 시간 동안 동일한 메모리 위치에 특정 패턴을 가지고 반복적으로 액세스 하는 경향
• cache hit 와 miss 그리고 ratio
  • cache hit: cache 에 조회하려는 값이 존재
  • cache miss: cache 에 조회하려는 값이 부재
  • cache hit ratio: hit 비율
• cache eviction 과 replacement
  • cache eviction
    • 의도하지 않은 방출
    • lack of memory 에 의해 발생
    • 의도한 방출인 expiration 과는 구분됨
  • cache replacement
    • cache miss -> cache eviction -> load data to cache 프로세스
• cache 교체 전략
  • cache 교체 정책
    • LRU : 가장 사용하지 않은, 오래된 데이터를 교체하는 전략
    • MRU : 가장 최근에 사용된 페이지를 교체하는 전략
    • 그 외의 알고리즘
      • LFU
      • RR
• 그럼 cache 는 언제 쓰는가?
  • cache 는 비싼 리소스므로 비용 효율성을 높이려면 backing store 에 비해 작게 유지되어야 함
  • 자주 바뀌지 않는데 자주 사용되는 데이터일 경우 매우 유용함

---



1. cache 란 무엇인가?



cache 는 데이터를 저장하여 향후 데이터에 대한 요청을 더 빠르게 처리할 수 있도록 하는 h/w 혹은 s/w 이다.



cache 의 컨셉은 아주 간단하다. 그림으로 이해해보자.

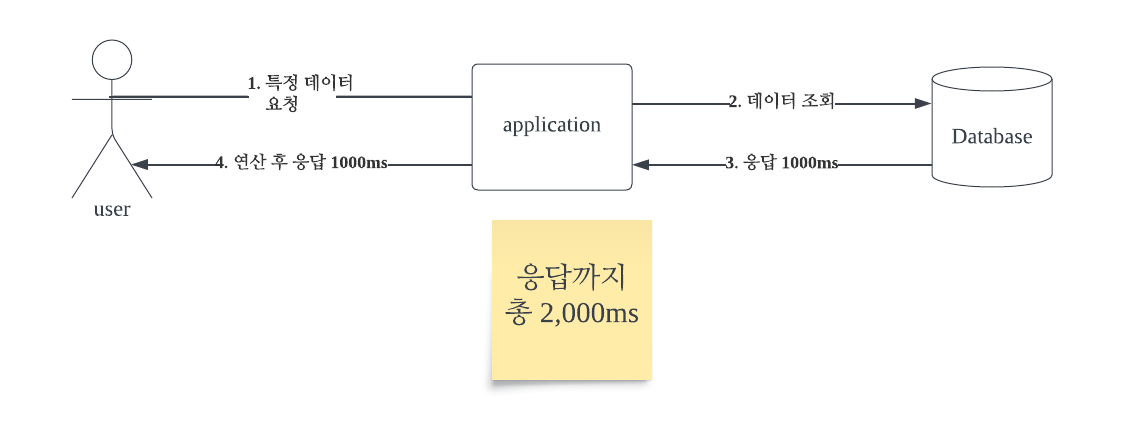

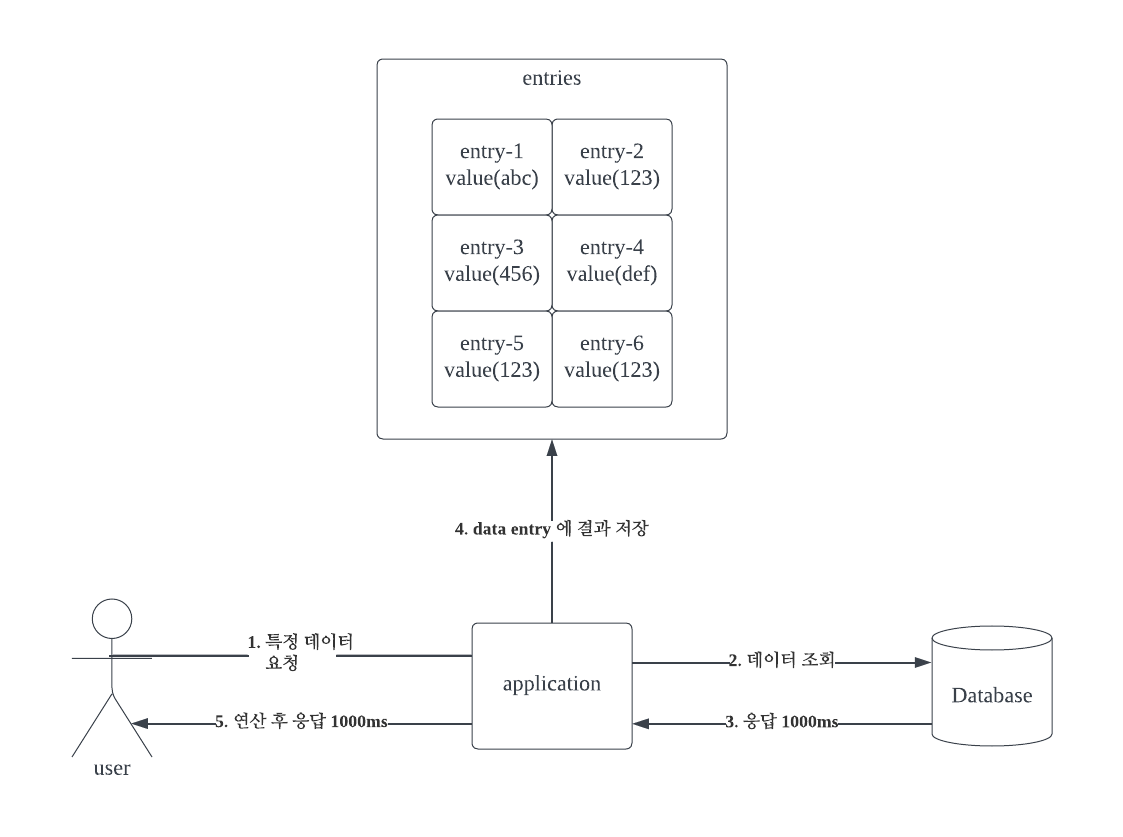

어떤 웹 애플리케이션이 있고 다음과 같이 요청을 처리하여 사용자가 응답을 받기까지 2,000ms 가 소요된다고 가정했을 때





추후에도 이러한 요청이 올 것을 예측해, 연산의 결과나 응답을 미리 어떤 공간에 저장해놓는 것이다.

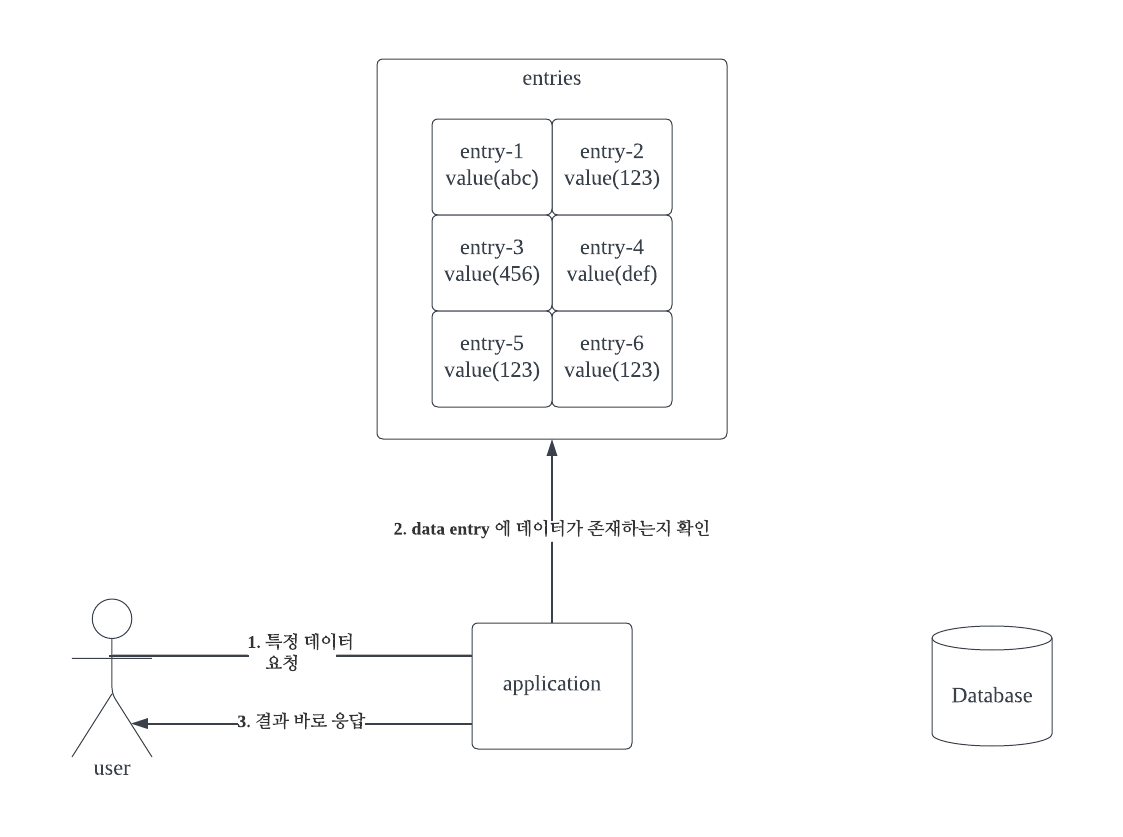

어떤 공간에 저장된 데이터를 entry 라고 부르고 이후 요청들에 대해서는 entries 를 조회하였을 때 존재하면 미리 저장된 결과를 바로 반환한다.





만약 데이터가 entries 에 존재한다면 결과를 바로 반환할 것이지만, 그렇지 않다면 기존 요청과 같이 전체 플로우를 동일하게 진행하는 것이다



캐시는 거창하지 않다.



캐시는 꼭 어떠한 기술(memcache)이나 툴 혹은 솔루션(redis)을 이용해야하 캐시를 쓴다고 할 수 있을까? 그렇지 않다.



단순히 코드레벨에서 db 결과값을 변수(메모리)에 저장해놨다가 요청이 오면 db 에 쿼리하지 않고 저장된 값을 사용하는 것도 cache 라고 볼 수 있다

public class FooService {

  // DB connection & interactions
  private final FooRepository repository;
  // In memory operations
  private final Map<UserId, User> myCache;

  public User getUser(UserId id) {
    if (myCache.contains(id)) {
      return myCache.get(id);
    }

    return repository.findBy(id);
  }
}



이제 다시 본론으로 돌아와서, 캐시에 대한 정의를 마무리해보자



1-1. 캐시는 결국 무엇인가?

캐시는 이전 계산의 결과나 다른 곳에 저장된 데이터의 복사본을 특정 공간에 저장하여 재사용하는 것을 의미한다.



결국 목적은 연산에 대한 overhead 를 줄이는 것이다

• 이전 계산의 결과: 동일한 매개변수라면 결과도 동일할 것이므로 이중 연산에 대한 overhead 를 줄여준다
• 데이터의 복사본: 물리적으로 떨어진 데이터를 조회할 때 발생하는 overhead 를 줄여준다



1-2. 대표적인 캐시의 종류



캐시는 2가지 종류로 크게 나눌 수 있다.



1. hardware cache
2. software cache



캐시의 종류 - hardware cache



hardware cache 는 operating system 과 computer architecture 에서 자주 언급되는 CPU cache 가 대표적이다.





H/W 나 S/W 모두 컨셉은 동일하다.



H/W cache 중에 CPU cache 는 주기억장치인 RAM 과 보조기억장치 사이의 속도를 향상시키기 위한 목적으로 사용된다



캐시의 종류 - software cache



software cache 는 application layer 에서 동작하는 cache 를 생각하면 된다



유명한 솔루션인 Redis 를 사용하여 DB 데이터나 연산 결과를 저장하는 global cache 도 software cache 이며



MySQL 에서 사용되는 InnoDB buffer 나 복잡한 데이터 조합을 미리 만들어 저장하는 materialized view 도 cache 에 속한다.



1-3. 왜 cache 가 효과적일까?



왜 cache 가 효과적일까? 이쯤 되면 앞선 설명으로 cache 가 더 빠른 속도로 요청을 처리하는 것은 당연해 보일 것이다.



cache 가 효과적인 이유는 computer science 에서 필연적으로 발생하는 참조 지역성, Locality of Reference 때문이다.



이유는 Locality of Reference, 참조 지역성 때문이다!



참조 지역성, Locality of Reference 은 프로세서가 짧은 시간 동안 동일한 메모리 위치에 특정 패턴을 가지고 반복적으로 액세스 하는 경향을 의미한다.



결국 반복적으로 액세스하는 경향만 잘 이용한다면 최적화를 이뤄낼 수 있고 그것이 바로 cache 인 것이다



---

2. cache hit 와 miss 그리고 ratio



cache 를 사용하는 client 는 상황에 따라 다양하다.



네트워크 캐시를 사용하는 브라우저가 될 수도, cache memory 를 사용하는 CPU 가 될 수도, redis 와 같은 global cache storage 를 사용하는 web application 이 될 수도 있다.

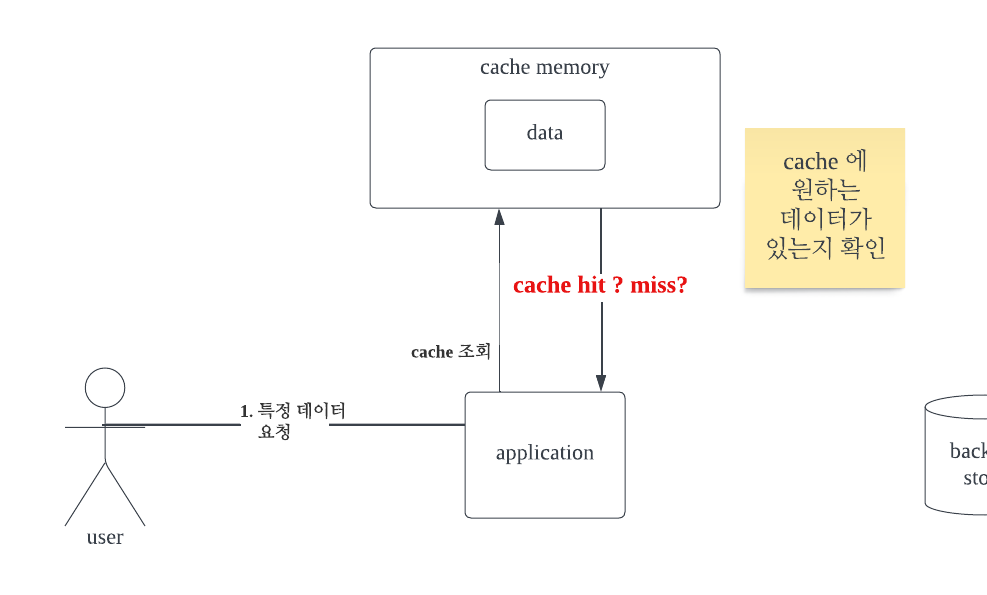

이러한 cache client 는 backing store 에 존재한다고 생각되는 데이터에 접근할 때 cache 를 조회하여 2가지 결론을 낸다.



1. cache hit, cache 에 client 가 원하는 데이터가 존재해
2. cache miss, cache 에 client 가 원하는 데이터가 존재하지 않아



모든 cache client 는 cache 에 대해 hit 하거나, miss 하게 된다



2-1. cache hit

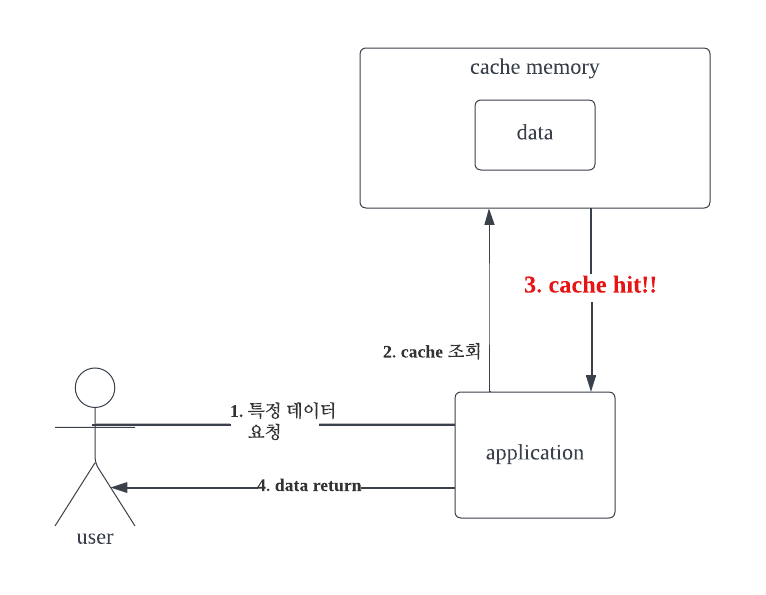

client 가 원하는 데이터가 cache memory 에 존재할 경우 cache hit 라고 한다





'cache client 는 cache hit 시 해당 데이터를 그대로 반환하기 때문에 별도의 추가 작업이 필요하지 않다



그래서 cache hit 가 많을 수록 전반적으로 시스템의 성능이 향상된다

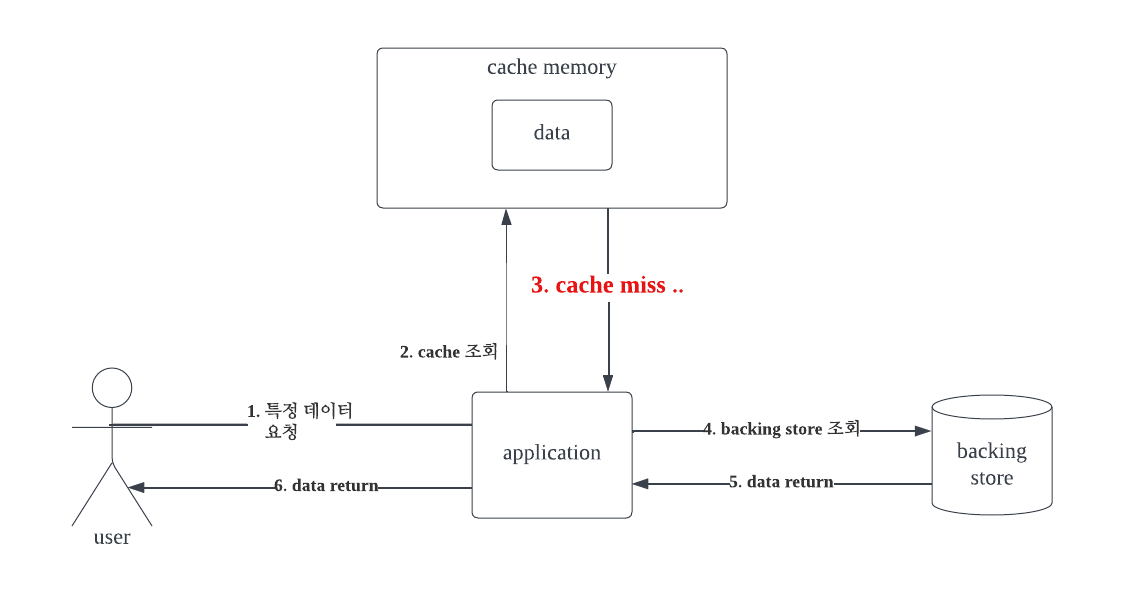

2-2. cache miss



하지만 client 가 원하는 데이터가 cache 에 존재하지 않는 경우라면 이야기는 달라진다.



이를 cache miss 라고 한다





만약 cache miss 가 발생했다면 cache client 는 backing store 에 다시 요청을 통해 데이터를 조회하는 과정에 overhead 가 추가적으로 발생하고 성능 하락으로 이어지게 된다.



2-3. cache ratio



cache ratio 는 2가지가 존재한다.



1. cache hit ratio
2. cache miss ratio

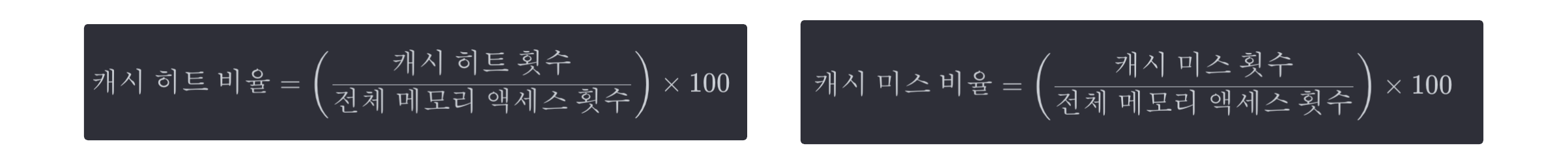

cache hit ratio 와 cache miss ratio 는 각각 hit 냐 miss 냐 에 대한 비율이다





전체 요청(access)에 대비해서 얼마나 hit or miss 인지 나타내는 비율인데, 당연히 hit ratio 가 높아져야 cache 에 대한 성능 최적화와 설계가 잘 되었다고 한다



그럼 cache miss 가 발생한다면 어떤 상황이 벌어지게 될까?



cache miss 가 발생하면 cache client 는 2가지를 고민해야한다



1. 추후를 대비해 이 데이터를 cache 에 적재해 놓을까?
2. 만약 적재를 하려는데 cache 가 꽉 찼다면 어떤 데이터를 삭제해야하지?



이 고민을 더 자세히 알아보자



---

3. 캐시 방출과 교체



앞선 고민은 cache 를 사용할 때 한 번쯤 해봐야 하는 고민이다.



이 고민 안에는 사실 2가지의 큰 개념이 숨어있는데, 그것이 바로 eviction 과 replacement 이다



3-1. 캐시 방출, cache eviction



cache 는 특정한 형태의 저장소이다. 즉, 제한된 크기를 가지고 있기 때문에 언젠가는 데이터가 꽉 차게 된다.

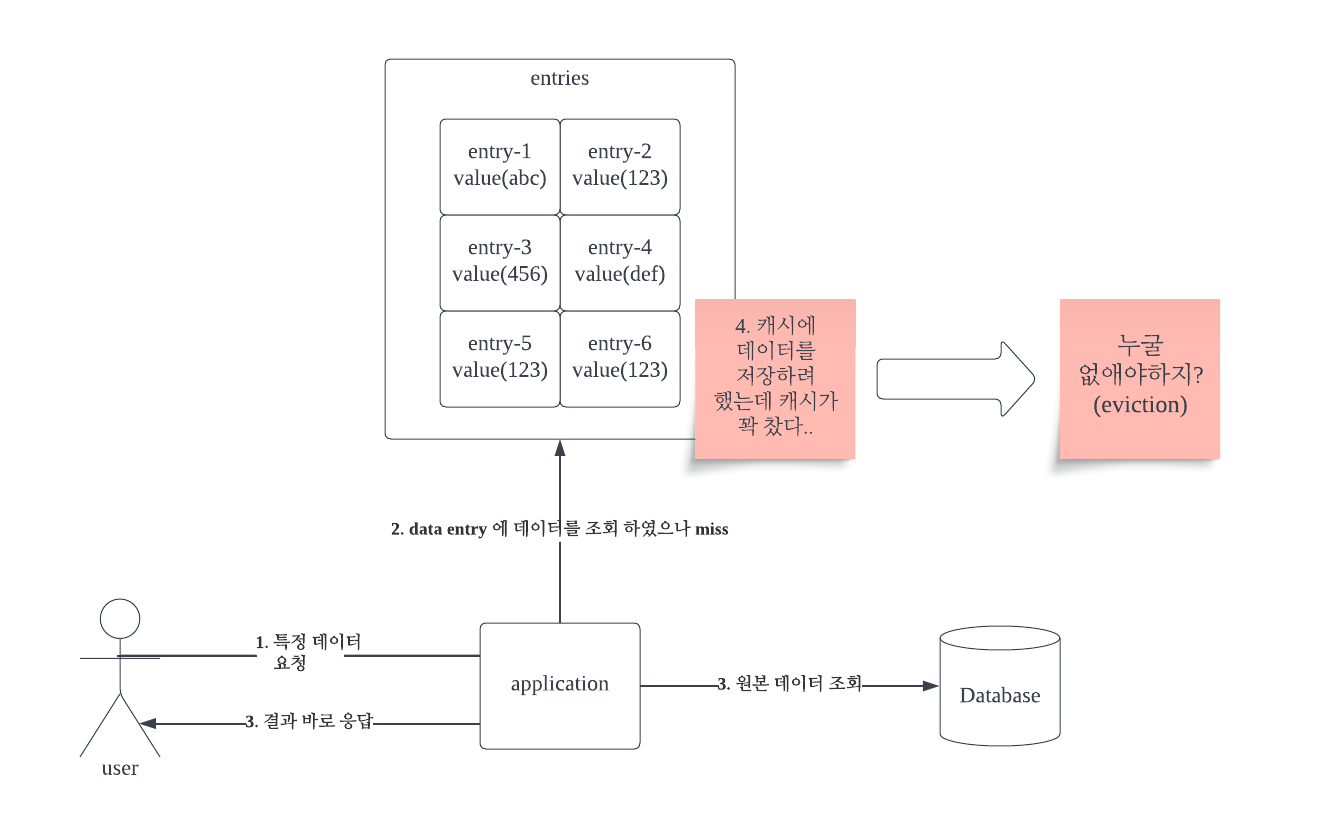

만약 새로운 데이터를 cache 에 적재하려 하는데 cache 가 꽉 차있다고 가정 해보자



그럼 당연히 cache 에 새로운 데이터를 수용할 수 있는 공간을 만들어야 할 것이다.



이 때 cache 에 새로운 데이터를 추가하기 위해서는 cache 에 존재하는 특정 데이터를 삭제라는 과정을 거쳐야 하고 이 것이 바로 cache eviction, 캐시 방출이라고 한다



cache 를 사용하다 보면 eviction 과 expiration 이라는 용어를 만날 수 있다. 이 둘은 명확히 구분되어야 하는데, eviction 은 명시적으로 의도하지 않은 방출의 행위라면 expiration 은 명시적으로 의도한 방출의 행우이다.



Eviction 은 lack of memory 에 의해서 발생하는 passive 한 연산이다



그래서 항상 cache 의 put 연산 이전에 완료되어야 한다

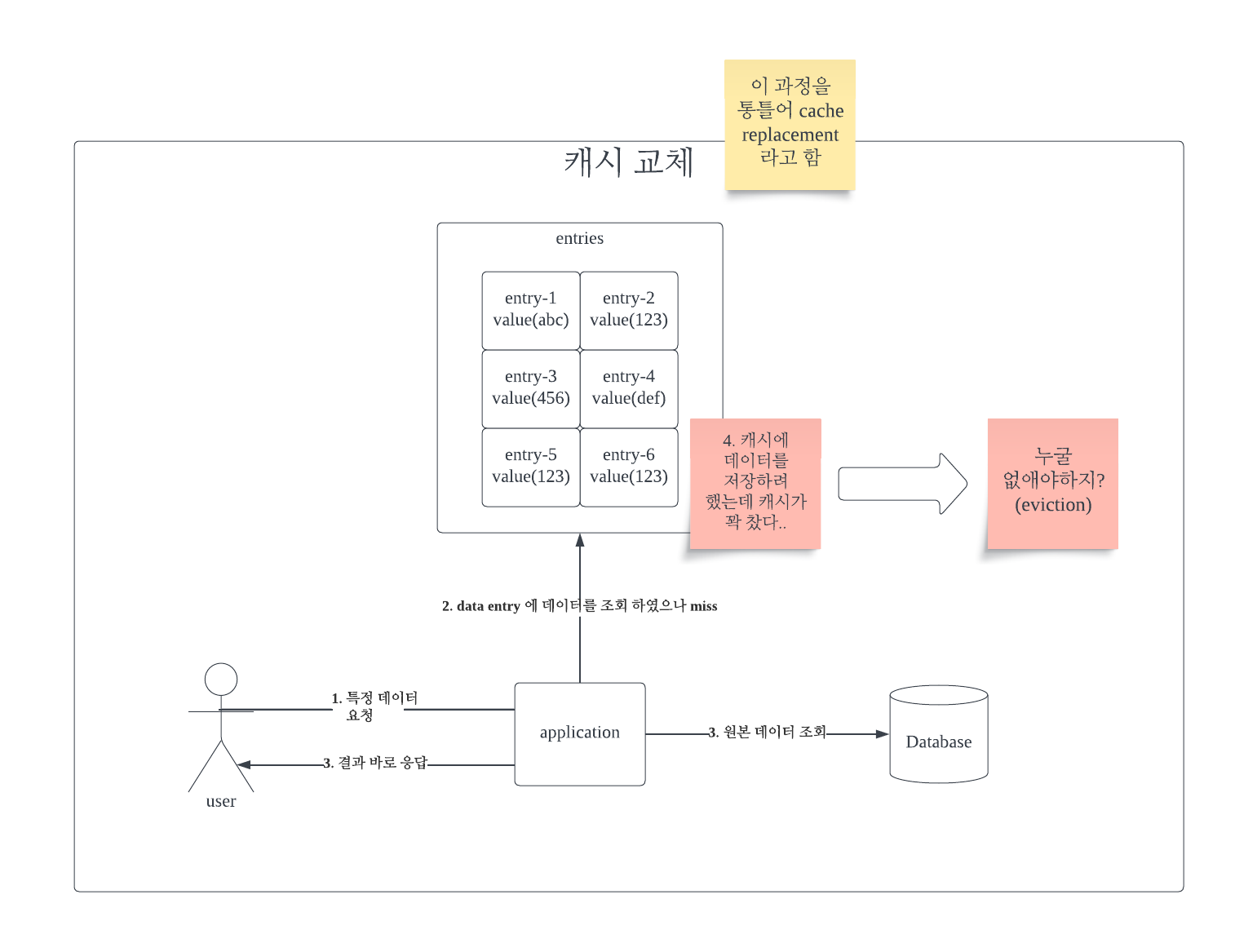

3-2. 캐시 교체, cache replacement



캐시 교체는 앞선 cache miss -> cache eviction -> load data to cache 의 전체 프로세스를 의미한다

결국 cache miss 가 발생하여 cache eviction 을 통해 공간을 만들고 새로운 데이터를 cache 에 적재하는 행위들을 통틀어서 교체 라고 하는 것이다



이 캐시 교체는 cache 의 성능과 효율성에 있어서 아주 중요한 부분을 차지한다.



cache replacement 는 캐시의 성능과 직결된다



만약 캐시가 꽉 차있어서 임의로 어떤 데이터를 evict 하였다.



하지만 해당 데이터는 eviction 된지 얼마 안 있어 다시 교체되어 cache 에 저장되었다.



하지만 또 캐시가 꽉 차서 해당 데이터를 evict 한다면 계속해서 cache miss 가 발생하게 될 것인데 그럼 cache miss ratio 가 올라가 결국 cache 의 성능이 매우 떨어지게 될 것이다



그래서 cache miss 시 cache 에 데이터를 방출하는 방법에 대해 많은 고민이 필요하다



---

4. cache 교체 전략



cache 를 교체할 때에는 전략이 필요하다



앞선 예시처럼 cache 를 교체해야 하는데 임의이 데이터를 선택해서 교체했다고 가정해보자.



그렇다면 최악의 상황에서 가장 많이 사용하는 cache 를 방출하게 되어 cache miss ratio 가 높아져 cache 를 사용하는데 큰 효과를 얻지 못하게 될 수 있다.



그래서 cache 교체 전략을 잘 세운다면 cache hit ratio 를 높게 유지할 수 있는데, cache 교체 전략은 Operation System 에서 이야기하는 Page Fault 에 대한 handling 과 유사하게 처리된다.



다양한 replacement algorith 이 존재하는데, 가장 대표적인 LRU 알고리즘에 대해서 알아보자



요즘 사용하는 cache 는 LRU cache 가 가장 대표적이다



4-1. cache 교체 전략, LRU (Least Recently Used)



LRU 알고리즘은 가장 사용하지 않은, 오래된 데이터를 교체하는 전략이다



이 논리는 앞서 이야기한 참조 지역성의 특성 즉, 최근에 사용하지 않은 데이터는 미래에도 사용하지 않을 것이라는 idea 에서 시작되었다.

LRU 알고리즘의 핵심은 바로 accessOrder 이다.



즉, 특정 데이터에 얼마나 액세스 했냐를 통해서 데이터가 eviction 될지 말지가 결정되기 때문에 LRU 알고리즘을 사용할 때에는 access 에 대한 tracking 이 필요하다



Java 에서는 HashMap 과 LinkedHashSet 을 통해서 쉽게 구현이 가능하다



public class MyCache {
  public static final int STORAGE_CAPACITY = 10;
  // 초기 용량이 10 인 map 생성
  HashMap<String, String> storage = new HashMap<>(STORAGE_CAPACITY);
  LinkedHashSet<String> accessOrder = new LinkedHashSet<>();

  /**
   * 캐시 조회
   */
  public String get(String key) {
    if (!storage.containsKey(key)) {
      return "CACHE MISS";
    }
    markUsed(key); // access tracking
    return storage.get(key);
  }

  /**
   * 사용 했다는 마킹
   */
  private void markUsed(String key) {
    accessOrder.remove(key);
    accessOrder.add(key);
  }

  /**
   * 캐시 교체 혹은 적재
   */
  public void put(String key, String value) {
    if (storage.containsKey(key)) {
      throw new IllegalArgumentException("이미 cache 에 존재하는 key 입니다");
    }

    evictLRU(); // 방출
    storage.put(key, value);
  }

  /**
   * 가장 오래 사용되지 않은 데이터를 삭제
   */
  private void evictLRU() {
    if (storage.size() != STORAGE_CAPACITY) { // 만약 캐시가 꽉 차지 않았다면
      return;
    }

    String lruKey = accessOrder.iterator().next();
    storage.remove(lruKey);
  }
}

LinkedHashSet 은 삽입된 element 의 순서를 알고 있다.



그래서 storage 에 put 을 할 때마다 삭제 -> 삽입 과정을 거쳐 access 에 대한 order 를 tracking 할 수 있게 하는 것이 핵심이다



4-2. 이외에 어떤 Cache Replacement 전략이 있을까?



이외에도 다양한 Cache Replacement 전략이 존재한다.



하지만 가장 많이 사용하는 알고리즘은 LRU 와 LFU 이므로 이 두가지만 알고 있어도 충분하며 다른 알고리즘들이 크게 어렵지 않다



• LFU (Least Frequently Used)
  • LRU 와 동일하게 참조 지역성을 이용하였으나 accessOrder 가 아니라 사용 빈도를 tracking 한다
  • access 에 대한 counter 를 구현하여 빈도를 tracking 하는 방식으로 구현된다
• MRU (Most Recently Used)
  • LRU 와 반대로 가장 최근에 사용된 페이지를 교체하는 전략이다
    • 이 컨셉은 한 번 사용되면 가까운 미래에 사용되지 않는 패턴을 이용한다
  • 그래서 패턴이 존재하는 특정 순환 주기의 데이터를 제외하고서는 자주 사용하지 않는다
• RR (Random Replacement)
  • 말 그대로 랜덤하게 교체를 하는 알고리즘이다.
  • 구현하기 가장 간단하지만 cache 성능이 매우 떨어질 수 있기 때문에 사용하지 않는다



여담으로 Global Cache 의 대표격인 Redis 는 4.0 버전 이후부터 LRU 뿐만 아니라 LFU 알고리즘을 지원하기 시작했다.



하지만 기본적으로는 다음 시간에 알아볼 내용이지만, TTL(Time To Live) 을 이용한 LRU 를 통해 관리된다



---

5. cache 는 언제 사용하는 것이 효과적일까?



cache 는 비싸다.

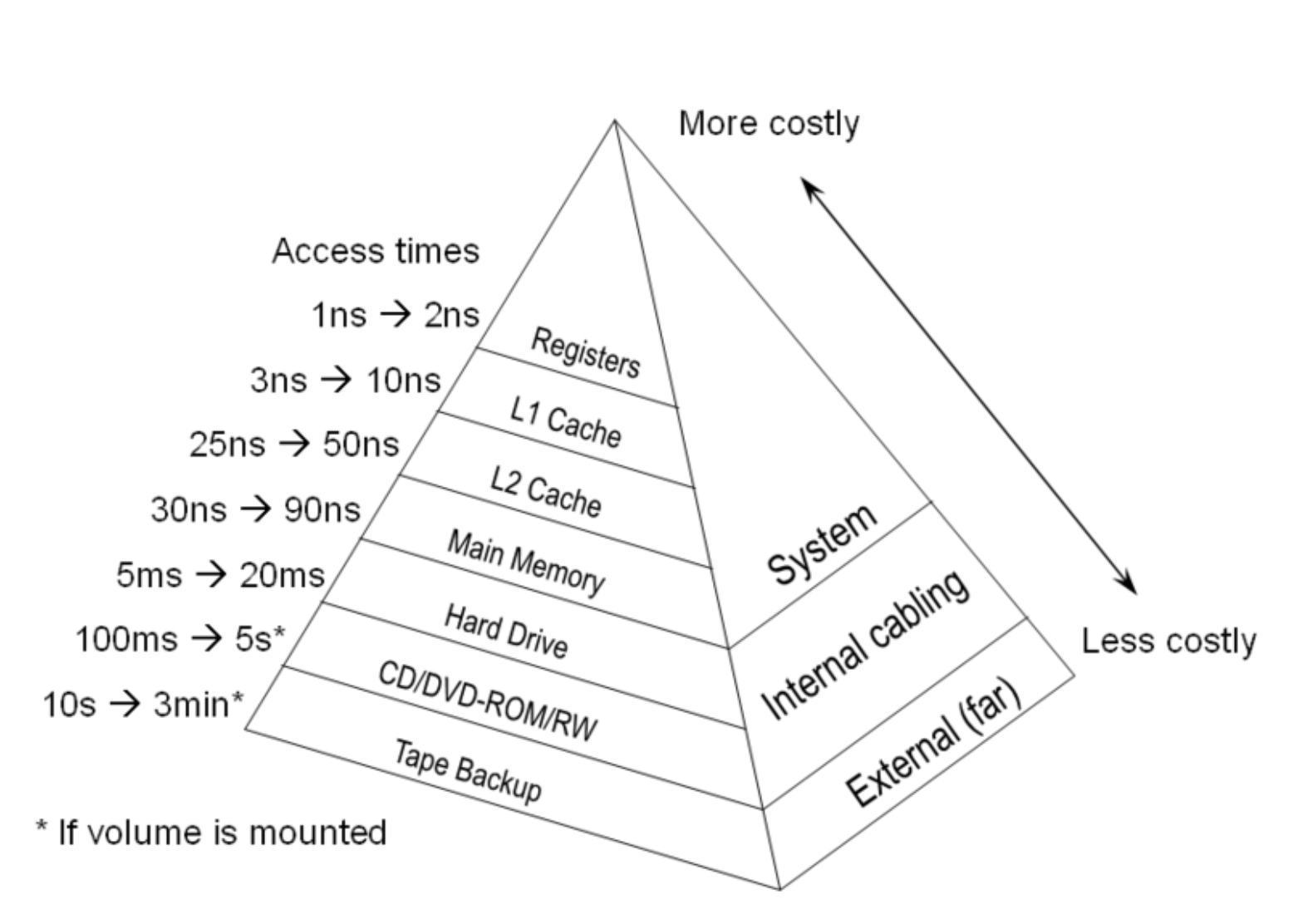

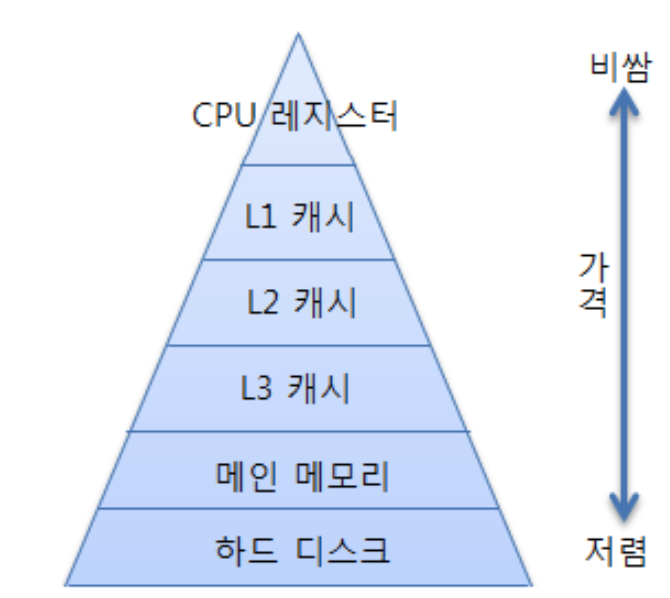

os 책에서 봤을 memory hierarchy 의 비용 그림은 너무나도 유명하다



빠를 수록, cpu 와 가깝고 비싸진다

cache memory 는 비싸다. 그래서 비용 효율성을 따진다면 backing store 보다 cache 는 훨씬 작게 유지하는 편이 일반적이고 효율적이다.



우리가 적재 적소에 캐시를 잘 배치하였다면 캐시의 크기가 작더라도 강력한 최적화 도구가 될 수 있다.



그래서 언제 써야하지?



결론만 이야기하자면 캐시는 자주 사용되며 잘 바뀌지 않는 데이터일 경우에 적합하다



우리는 cache replacement 에 대해서 이제 알고있다.



아무리 좋은 교체 알고리즘을 적용하더라도 결국 교체가 애초에 되지 않는 상황을 만드는 것이 좋다.



cache hit ratio 가 높을 수록 eviction & replacement 에 들어가는 오버헤드를 줄일 수 있기 때문이다.



자주 바뀌는 데이터에 대해서는 cache 를 적용하는 것 또한 좋은 선택은 아니다



마치며



이제 cache 에 대한 기초를 떼었다고 볼 수 있다.



앞으로 cache 에 대해서 알아야 할 것들과 넘어야 할 산이 매우 높은데, 이번 시간을 통해서 기본적인 그 기본기를 다졌다고 생각하면 될것 같다



앞으로 캐시와 관련된 글을 계속해서 올릴 예정이니 다른 글도 참고하길 바란다
