[Webhook을 이용하여 CI CD 구성하기] - 웹훅 설정하기

by Wonit 2021. 8. 31.

해당 글은 Jenkins와 Github Webhook을 이용한 CICD 파이프라인 구성하기 시리즈 입니다. 자세한 사항은 아래 링크를 참고해주세요!



만약 해당 실습 내용의 코드가 궁금하다면 프로젝트 깃허브 에서 확인할 수 있습니다.



GitHub - my-research/todo-with-cicd: Jenkins를 이용하여 CICD Pipeline 이 구성된 TodoList

Jenkins를 이용하여 CICD Pipeline 이 구성된 TodoList. Contribute to my-research/todo-with-cicd development by creating an account on GitHub.

github.com





이제 본격적으로 Jenkins 설정을 하고 Github 의 Webhook 과 연동할 것이다.



순서

  • 웹 훅이란?
  • jenkins 리눅스 계정 설정
    • jenkins 사용자 변경
    • 도커 권한 설정
  • Jenkins Credential 설정
    • ssh-keygen 을 이용한 RSA 키 생성
    • github repository 생성
      • deploy keys setting
    • Jenkins Credential 추가
  • 젠킨스 Integration 설정
    • github webhook setting
    • jenkins 에서 github integration 설치
  • Github 웹훅 설정하기
  • Jenkins 웹훅 설정
  • 테스트



1. 웹훅(Webhook) 이란?



웹 훅, Webhook간단히 말 하자면 이벤트 핸들러 Event Handler 이다.



웹훅을 제공하는 특정 엔드포인트에서 웹훅을 Trigger 한다면 발생한 이벤트를 특정 로직에 따라서 처리하는 것이다.





위의 그림은 우리의 실습 환경과는 조금 다르지만 대충 흐름은 위와 같을 것이다.



  1. 개발자가 Code Commit 을 수행한다.
  2. Github Webhook이 Trigger 된다
  3. Github Webhook이 POST로 Jenkins 에게 데이터를 보낸다.
  4. Jenkins가 다음 Action을 취한다.



웹 훅은 Jenkins 뿐만 아니라 여러 분야에서 사용된다.



우리가 Dockerhub를 사용할 때 Webhook 을 이용한다면 Slack 으로 Message를 보내게 할 수 있고 메일 서비스와도 연동할 수 있는 것이 바로 웹훅을 이용한 것이다.



이제 Jenkins 와 Github 연결을 위한 세팅을 해보도록 하자.



2. Jenkins 리눅스 계정 설정 및 권한 설정



우리가 작업을 하고 jenkins 가 해당 시스템 내부에서 deploy를 할 수 있도록 계정 설정을 해줘야 한다.



하는 김에 docker 권한 그룹 설정도 함께 해주자



$ sudo usermod -aG docker jenkins

$ sudo su -s /bin/bash jenkins



3. Jenkins Credential 설정



ssh-keygen 을 이용해서 webhook 과 연결할 ssh 키를 생성하도록 하자



$ mkdir /var/lib/jenkins/.ssh

$ ssh-keygen -t rsa -b 4096 -C "wh-key" -f /var/lib/jenkins/.ssh/jenkins-github-wh



그럼 passphrase 가 있을텐데 일단은 비우고 넘어가자.



그럼 ssh 키가 잘 생성되는 것을 알 수 있다.

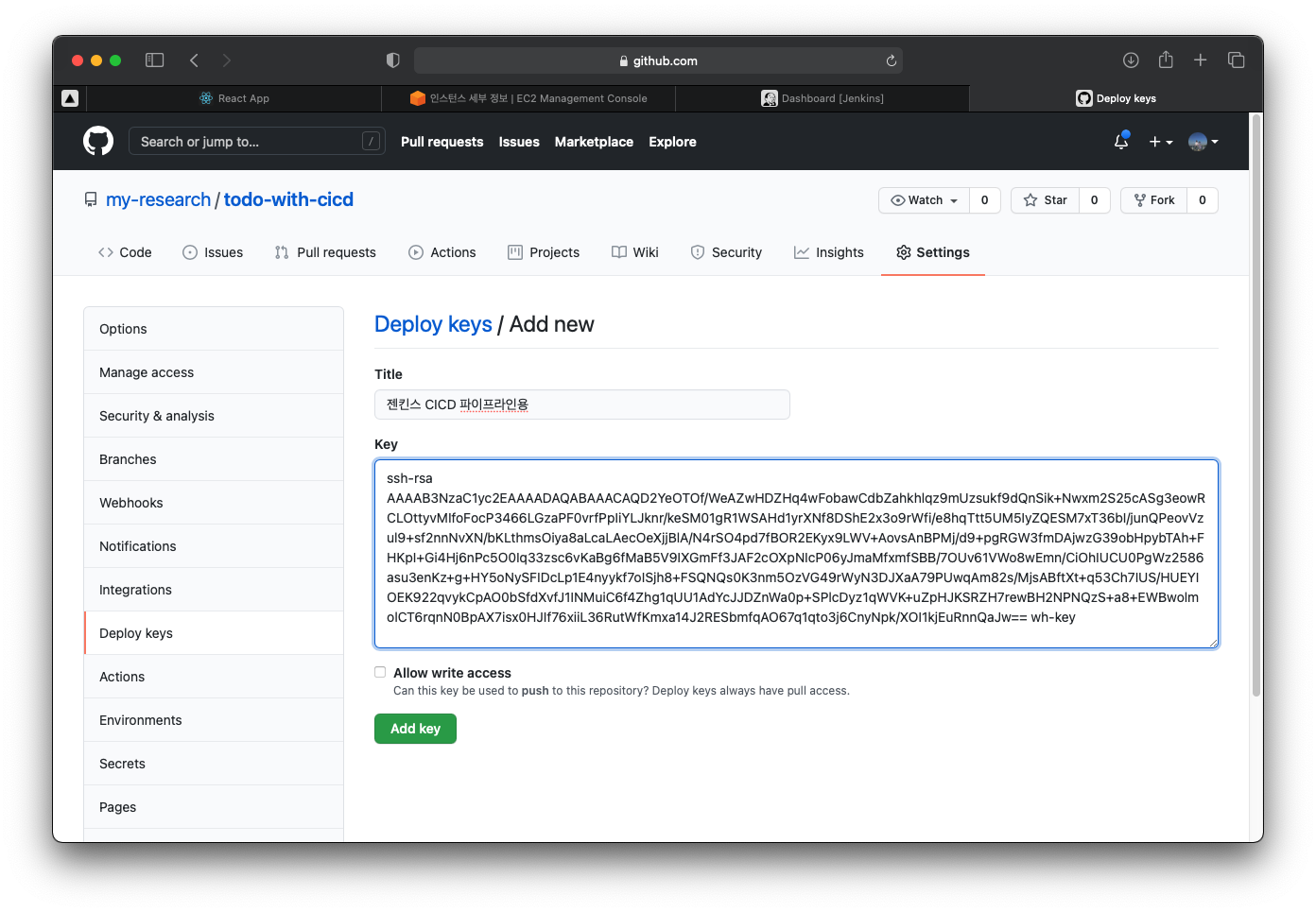

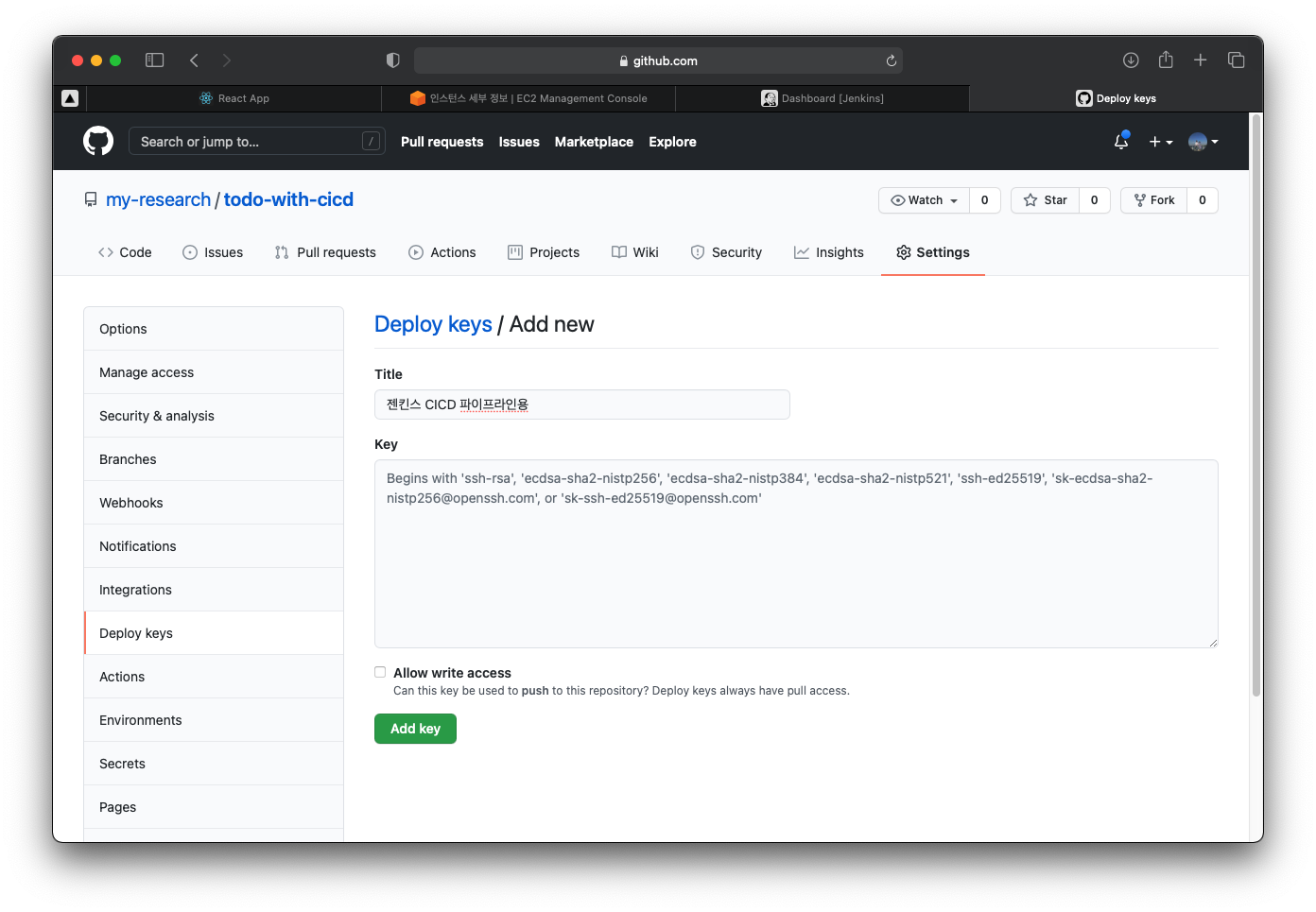

이제 우리의 코드가 저장된 Github 으로 가서 Setting 에서 Deploy keys를 추가하자





위와 같이 이름을 설정해주고 비밀번호를 넣어주면 되는데, 비밀번호는 아까 만든 public 키를 넣어주면 된다.



먼저 cat 명렁어로 우리가 생성한 key 파일을 확인해보면,



$ cat /var/lib/jenkins/.ssh/jenking-github-wh.pub

> ssh-rsa AAAAB3NzaC1yc2EAAAADAQABAAACAQD2YeOTOf/WeAZwHDZHq4wFobawCdbZahkhlqz9mUzsukf9dQnSik+Nwxm2S25cASg3eowRCLOttyvMIfoFocP3466LGzaPF0vrfPpIiYLJknr/keSM01gR1WSAHd1yrXNf8DShE2x3o9rWfi/e8hqTtt5UM5IyZQESM7xT36bI/junQPeovVzul9+sf2nnNvXN/bKLthmsOiya8aLcaLAecOeXjjBlA/N4rSO4pd7fBOR2EKyx9LWV+AovsAnBPMj/d9+pgRGW3fmDAjwzG39obHpybTAh+FHKpI+Gi4Hj6nPc5O0Iq33zsc6vKaBg6fMaB5V9IXGmFf3JAF2cOXpNIcP06yJmaMfxmfSBB/7OUv61VWo8wEmn/CiOhIUCU0PgWz2586asu3enKz+g+HY5oNySFIDcLp1E4nyykf7oISjh8+FSQNQs0K3nm5OzVG49rWyN3DJXaA79PUwqAm82s/MjsABftXt+q53Ch7IUS/HUEYIOEK922qvykCpAO0bSfdXvfJ1INMuiC6f4Zhg1qUU1AdYcJJDZnWa0p+SPlcDyz1qWVK+uZpHJKSRZH7rewBH2NPNQzS+a8+EWBwolmolCT6rqnN0BpAX7isx0HJIf76xiiL36RutWfKmxa14J2RESbmfqAO67q1qto3j6CnyNpk/XOI1kjEuRnnQaJw== wh-key



과 같이 표현될 것이다. 이를 모두 다 복사해서 github에 추가해주자

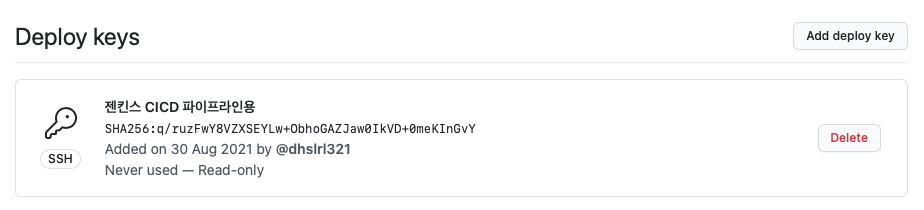

그럼 다음과 같이 Deploy Keys 가 생성된다!



이제 Credentials 를 설정해보자!

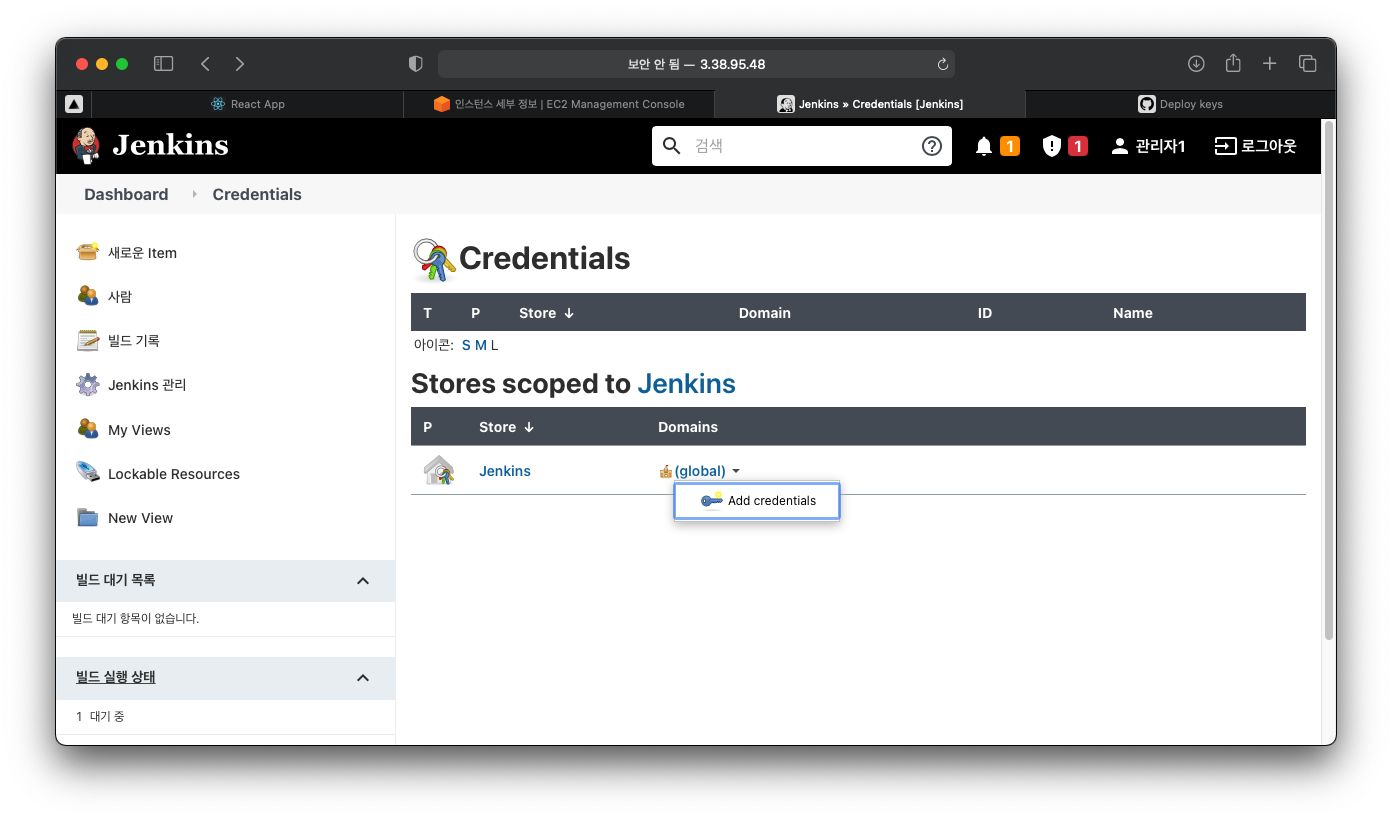

Jenkins 웹 대시보드로 이동한 뒤, Jenkins 관리 탭에서 Manage Credentials를 클릭해보자

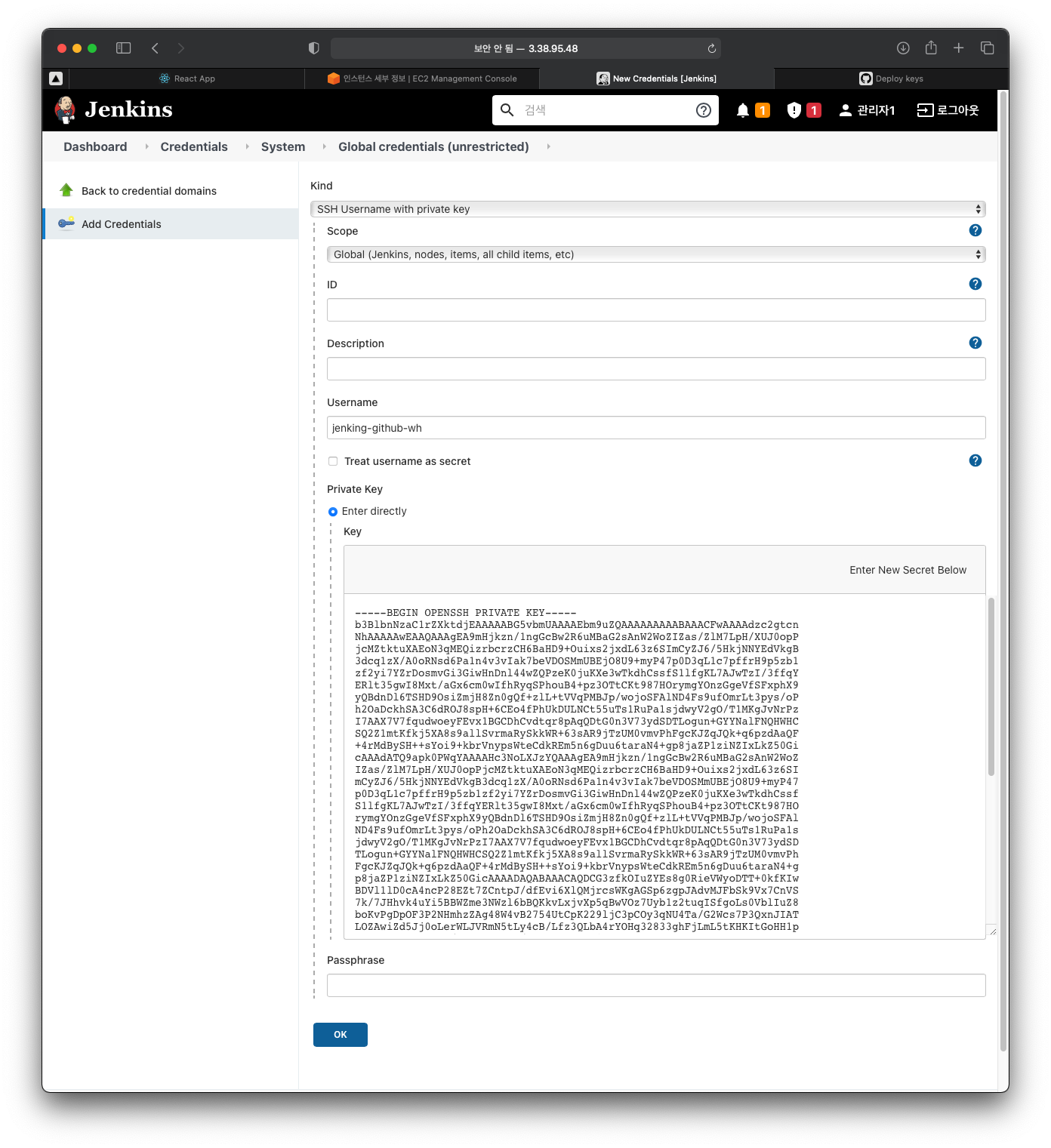

add key를 클릭하고 Kind를 SSH Username with private key로 정한다.



그리고 Scope를 Global의 Jenkins Node로 설정한 뒤, Username 을 아까 만들어준 RSA Key의 이름과 동일하게 설정하자





RSA 키는 Private Key 를 입력해야 하는데,



$ cat /var/lib/jenkins/.ssh/jenking-github-wh



를 치면 키가 나오게 되니 복사해서 사용하자!



참고로 ====== 이런 문자도 싹 복사해야 한다



4. 젠킨스 Integration 설정



이제 Credential 설정도 끝났으니 Jenkins 로 CI 구성을 해보자

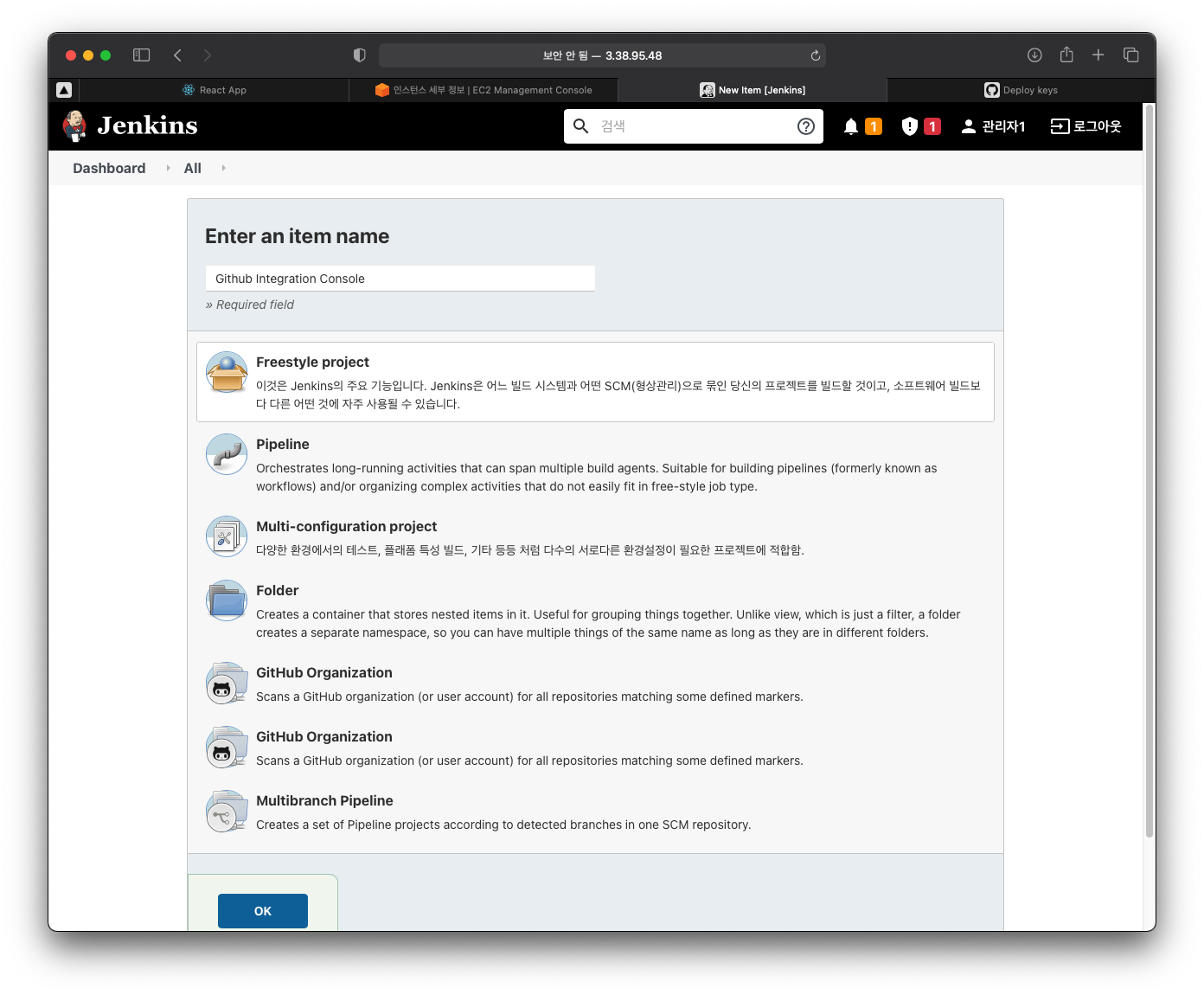

대시보드에서 New Item 을 클릭하고 다음과 같이 Freestyle Project로 새로운 Item을 생성한다.

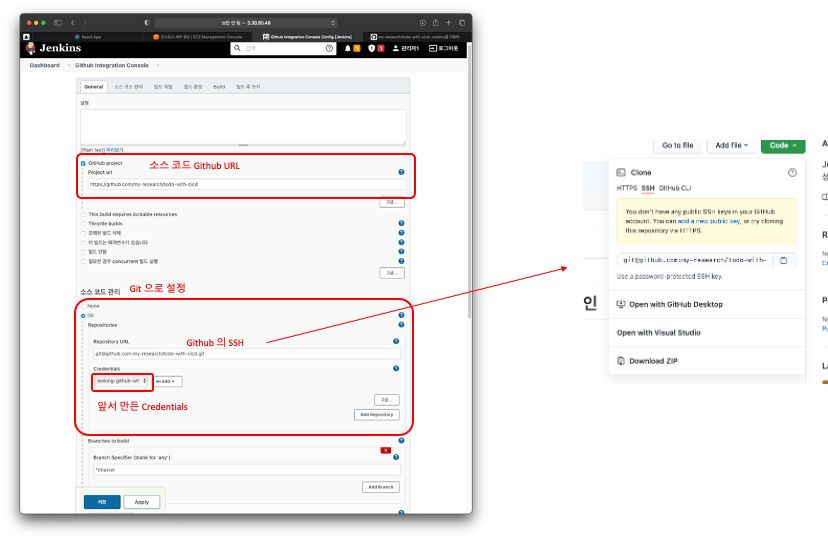

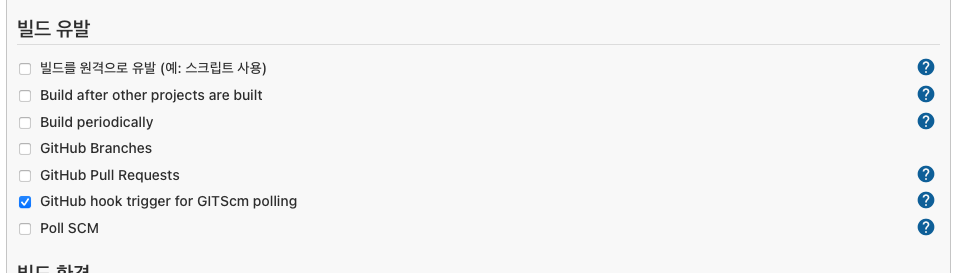

그러면 연동을 위한 여러 설정 정보, Github 프로젝트가 있는 URL 이 필요하기도 하고 코드 관리를 위한 Github Repository의 SSH 주소 및 Jenkins 의 Credentials 가 필요하다.





위와 같이 잘 맞게 작성해주면 Jenkins가 소스 코드를 Build 할 수 있어야 한다.

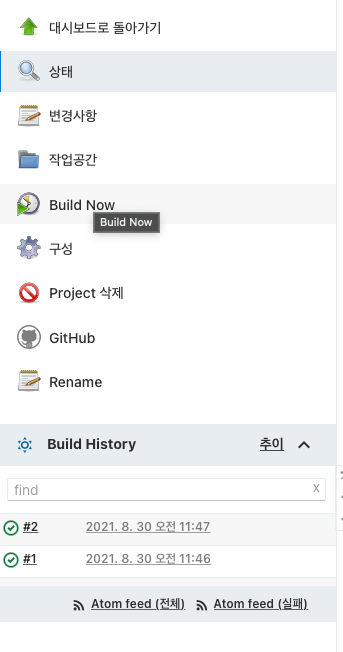

그래서 Build Now 를 클릭해주고 Build History 에서 성공적으로 Build가 된다면 다음 스텝으로 넘어가자



5. Github 웹훅 설정하기



이제 Github Webhook 이 Trigger 되면 자동으로 Jenkins가 Build를 수행할 수 있도록 Github Webhooks 를 설정해줘야 한다.

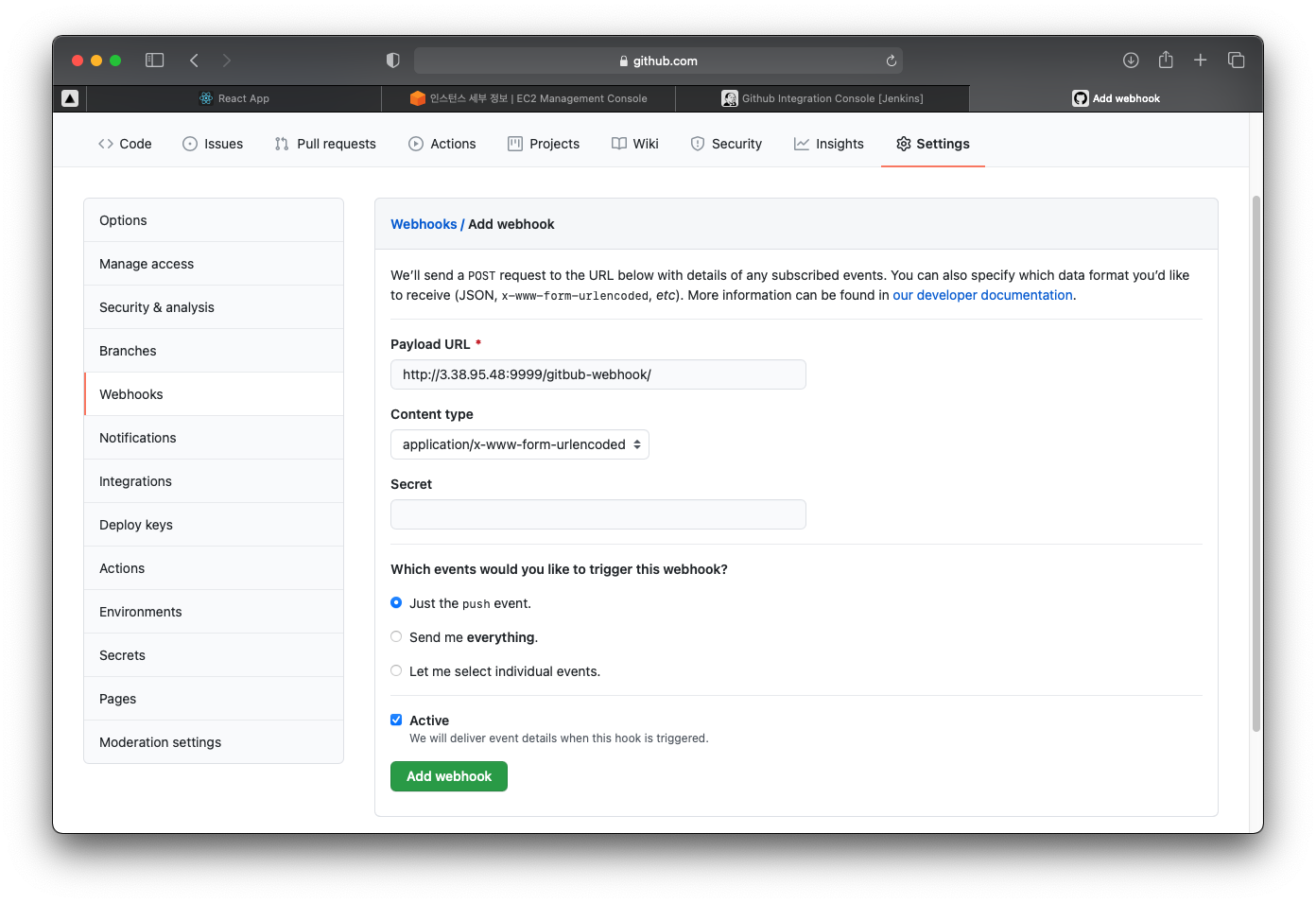

다시 Github로 가서 Setting -> Webhooks -> Add webhook 을 클릭해주자



그럼 아래와 같이 Webhooks이 발동될 Target URL 을 명시할 수 있고, 어떤 이벤트에 웹훅을 발동시킬 것인지 설정할 수 있다.





Payload URL 은 Github Webhook 이 발동되어 데이터를 전달할 URL을 의미하는데, 우리의 Jenkins의 Integration 으로 가야한다.



URL을 위와 같이 EC2 인스턴스의 9999 포트로 설정하고 /github-webhook/ 을 추가해주자.



그리고 push 이벤트를 감지하도록 하여 웹훅을 추가한다.

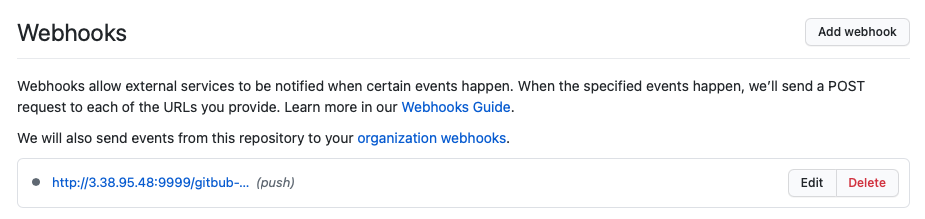

현재는 Github에 웹훅이 추가되었지만 Jenkins 에서 Webhook을 받아줄 준비가 되지 않았기 때문에 위의 그림과 같이 불이 들어오지 않게 된다.



Jenkins 에서 웹 훅을 설정해줘야지만 제대로 동작하게 되니 다음 스텝으로 넘어가자



6. Jenkins 웹훅 설정

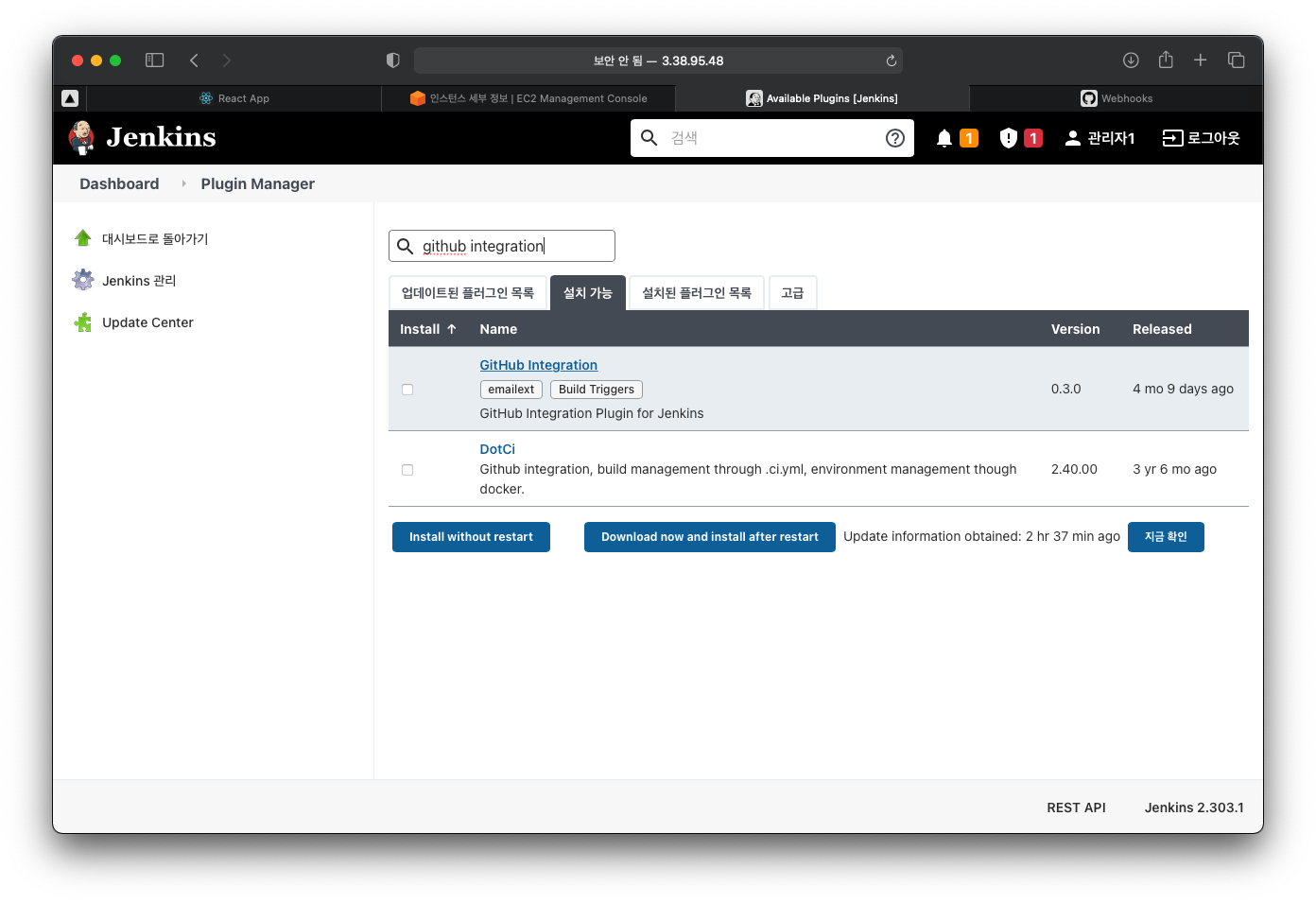

다시 Jenkins 대시보드로 돌아가서 Jenkins -> Dashboard -> Jenkins 관리 -> 플러그인 관리 -> 설치가능 으로 이동한 후 github integration 플러그인을 추가하고 재실행 시켜주자

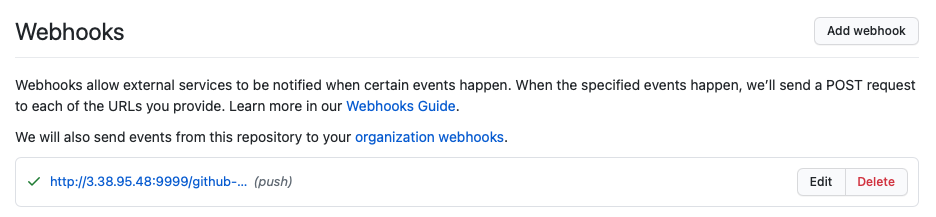

그럼 아까는 꺼져 있던 Webhooks가 성공적으로 연결되었음을 알려주는 체크가 생기게 된다





만약 403 에러가 난다면 URL을 잘 확인하자 http://[jenkins]:[port]/github-webhook/ 에서 / 마지막 슬래쉬가 없다면 동작하지 않는다는 이야기도 있어서 / 를 왠만하면 추가해주고 redelivery 를 해주자



7. 테스트



여기까지 우리는 Continouse Integration 을 설정한 것이다.



이 설정이 잘 되었는지를 확인하기 하려면,



Github에 Code Push를 하고, Jenkins에서 해당 변경사항을 잘 받아오면 성공적으로 연결된 것이다

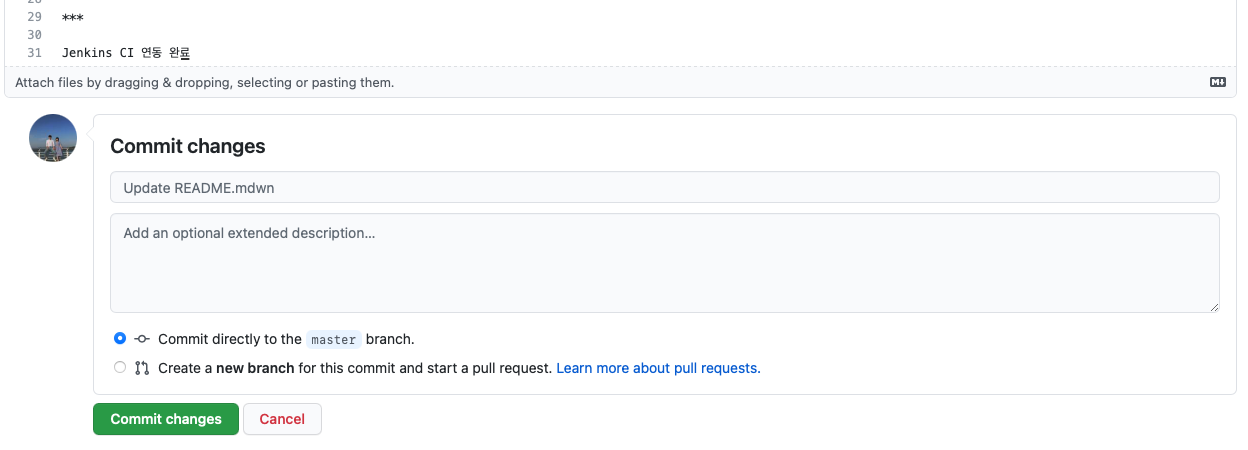

우리의 로컬 git 저장소로 위치를 이동한 뒤, README.md 에 아무 내용을 추가하자

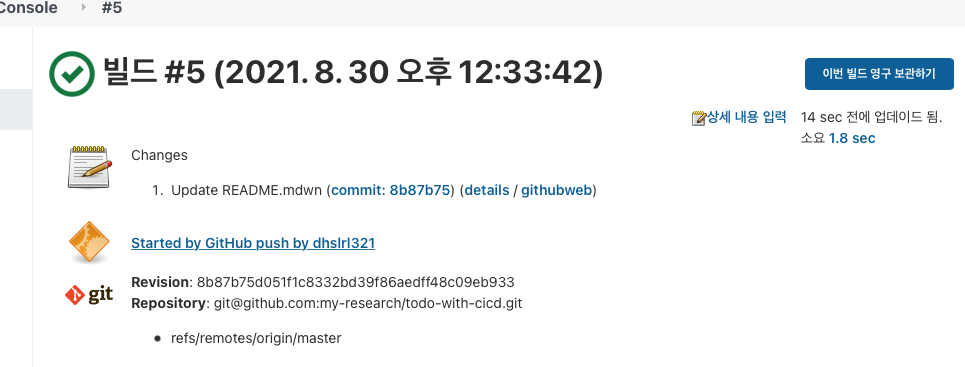

그리고 다시 Jenkins 대시보드로 들어가서 바뀐 변경점이 Build 되었다면 성공적으로 완료된 것이다
