[Distributed Tracing] HTTP 환경에서의 분산 추적 실습하기

본 글은 마이크로서비스의 분산 추적 시리즈로 이론과 실습이 함께 포함된 시리즈입니다. 아래 목차에 표시된 글을 모두 참고하면 좋습니다.



목차



• Distributed Tracing, 분산 추적이란?
• Spring Cloud Sleuth 와 Zipkin
• Sleuth 로 Http 환경의 분산 추적 실습
• Sleuth 로 Messaging 환경의 분산 추적 실습



실습에 대한 소스코드를 확인하시고 싶다면 실습 github에서 확인하실 수 있습니다.



---

Spring Cloud Sleuth 를 이용한 HTTP 환경의 분산 추적



이번은 지난 시간에 알아보았던 분산 추적에 대한 실습을 진행해보려 한다.

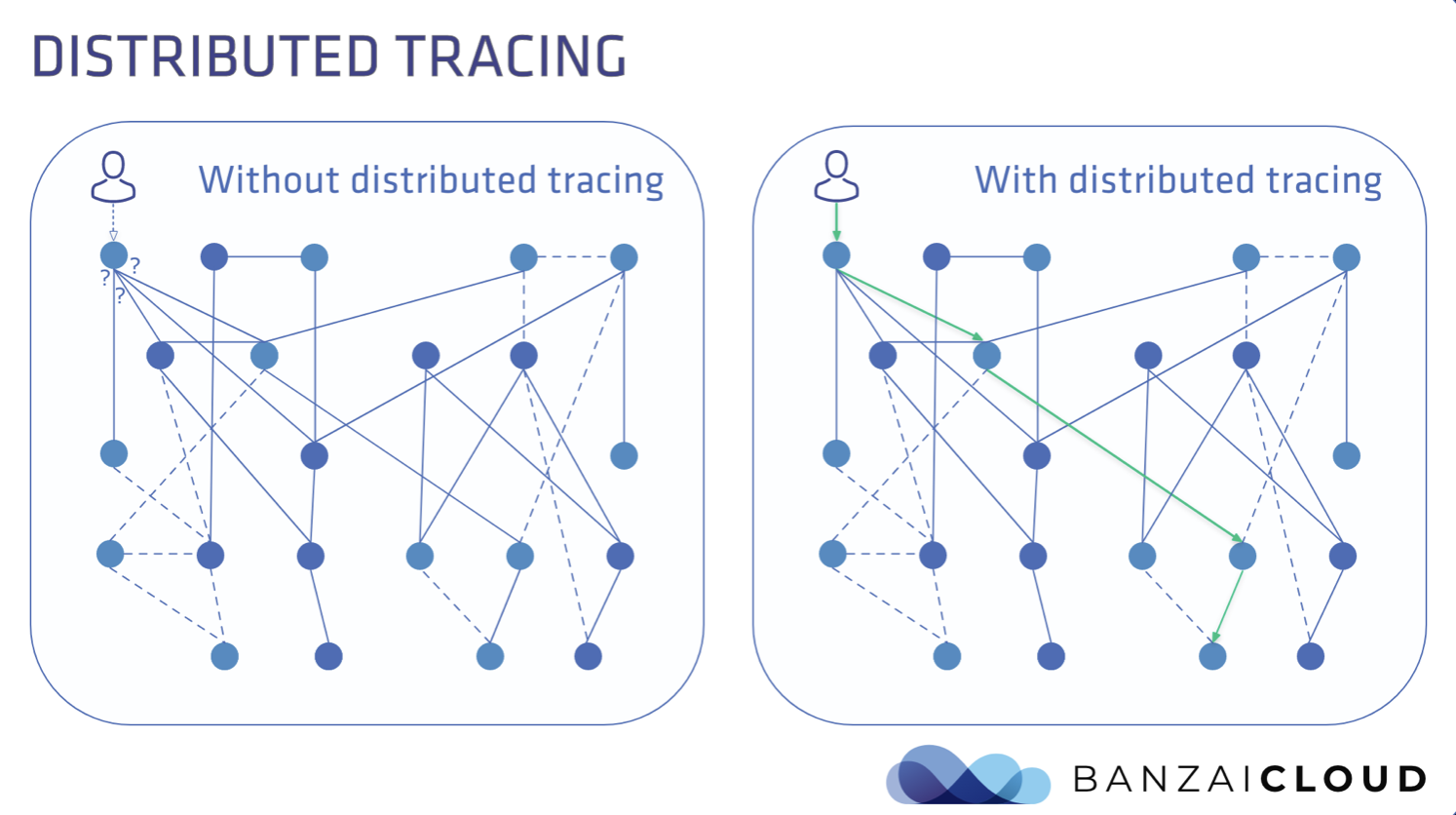

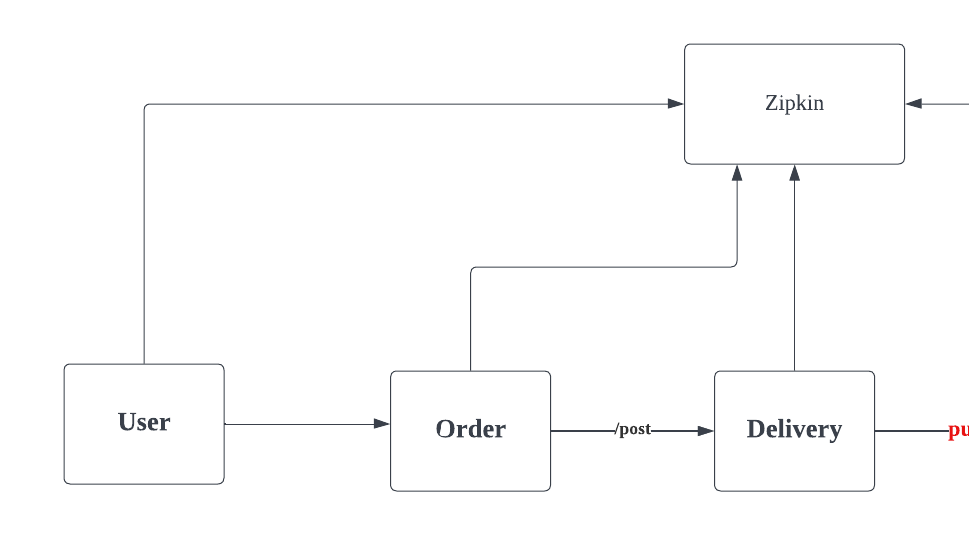

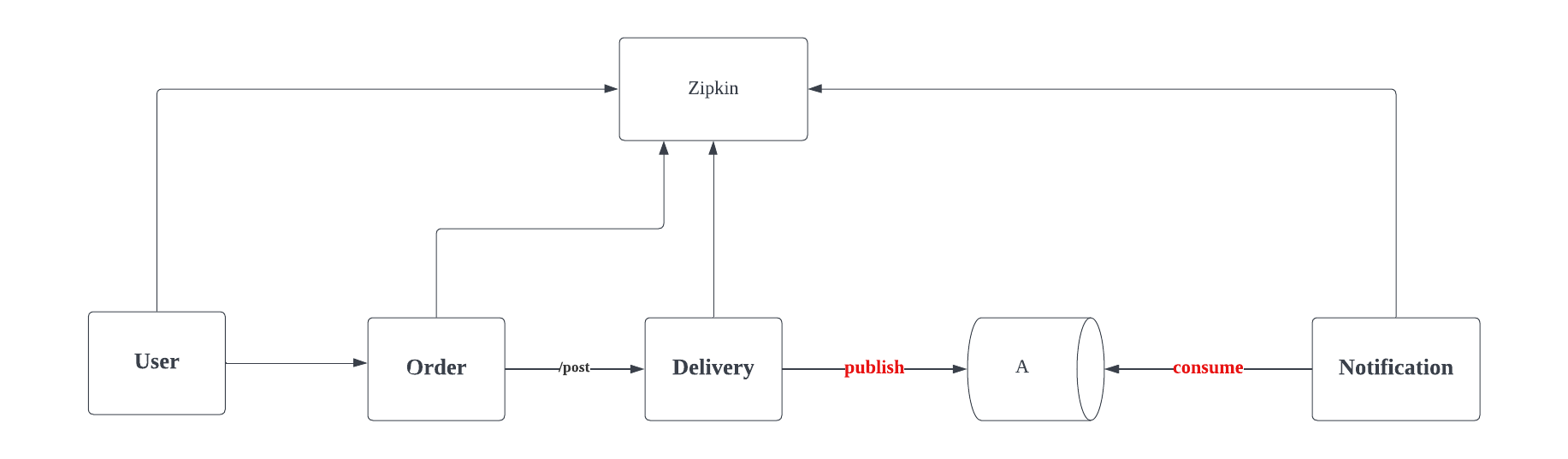

우선 개략적인 아키텍처는 다음과 같다





위 아키텍처를 구분하자면 2개의 부분으로 나눌 수 있다.



1. HTTP API
2. Messaging



HTTP 환경에서는 Polygrat 한 현실 세계의 아키텍처를 반영하기 위해서 다음과 같은 형태로 구성을 하였다.



• user-service : express, node.js
• order-service : spring boot, java
• delivery-service : spring boot, java & aws sqs
• notification-service : spring boot, java & aws sqs



마이크로서비스 호출 Flow



실습에 대한 호출의 flow 를 비즈니스적인 한 문장으로 표현하자면 다음과 같다



사용자 (User) 가 주문 (Order) 을 한다면 사용자의 정보와 주문 상품의 정보를 토대로 배송 (Delivery) 하고, 배송이 시작되었다는 알림 (Notification) 을 전송한다.



위 과정은 다음과 같은 호출이 하나의 트랜잭션으로 이루어진다



• user-service 는 order-service 로 HTTP GET 요청을 보낸다
• order-service 는 delivery-service 로 HTTP POST 요청을 보낸다
• 다음 Messaging 방식에서 계속..



User-Service 개발하기



우선 node 환경의 express 에서 zipkin 에 report 하기 위한 모듈을 손쉽게 구성할 수 있다.



아래에서 나오겠지만 Spring Cloud Sleuth 에서는 이 과정 조차도 auto-configuration 이 적용되어 하지 않아도 된다.



express 서버 뼈대 구성하기



package.json 의존성에는 기본적인 express server 를 만들기 위해서 필요한 것들을 추가해야 한다



$ npm install express
$ npm install axios



그리고 다음과 같이 index.js 를 구성해보자



index.js

const express = require("express");
const axios = require("axios");

const app = express();

app.get("/", (req, res) => {
  res.send("hello world");
});



그런 다음 Order-Service 로 호출하기 위해서 axios 를 이용하여 Server Request 를 추가한다.



const express = require("express");
const axios = require("axios");

const ORDER_SERVICE_ENDPOINT = "http://localhost:8080/";

const app = express();

app.get("/", async (req, res) => {
  const result = axios.get(`${ORDER_SERVICE_ENDPOINT}`);
  res.send("[user-service] :: " + result.data);
});



order-service 의 endpoint 는 8080 번의 포트로 열려있다고 가정하겠다.



만약 통신에 성공하면 String 문자열을 반환하고 얻을 수 있따.



이제 zipkin 을 추가해보자



$ npm install zipkin
$ npm install zipkin-instrumentation-axios
$ npm install zipkin-transport-http
$ npm install zipkin-instrumentation-express



위의 의존성들은 zipkin 과 연동할 수 있는 Reporter 를 만들 때 필요한 의존성들이다.



그리고 index.js 를 다음과 같이 구성해보자.



index.js

const express = require("express");

const axios = require("axios");
const zipkinInstrumentationAxios = require("zipkin-instrumentation-axios");

const {
  Tracer,
  ExplicitContext,
  BatchRecorder,
  jsonEncoder,
} = require("zipkin");
const { HttpLogger } = require("zipkin-transport-http");
const zipkinMiddleware =
  require("zipkin-instrumentation-express").expressMiddleware;

const ZIPKIN_ENDPOINT = "http://localhost:9411";
const ORDER_SERVICE_ENDPOINT = "http://localhost:8080/";

const tracer = new Tracer({
  ctxImpl: new ExplicitContext(),
  recorder: new BatchRecorder({
    logger: new HttpLogger({
      endpoint: `${ZIPKIN_ENDPOINT}/api/v2/spans`,
      jsonEncoder: jsonEncoder.JSON_V2,
    }),
  }),
  localServiceName: "user-service",
});

const app = express();
app.use(zipkinMiddleware({ tracer }));

const zipkinAxios = zipkinInstrumentationAxios(axios, {
  tracer,
  serviceName: "user-service",
});

app.get("/", async (req, res) => {
  const result = await zipkinAxios.get(`${ORDER_SERVICE_ENDPOINT}`);
  res.send("[user-service] :: " + result.data);
});

const server = app.listen(8000, () => {
  console.log("[User-Service] server started");
});



위의 axios 를 보다싶이 알 수 있지만, axios 를 Zipkin Instrumentation 으로 한번 Wrapping 하는 것을 알 수 있다.



그럼 내부적으로 Tracing 에 대한 정보들 (Span, tId) 와 같은 것들을 추가한다.



나는 node, express 에 대해서 잘 알지 못한다. 그러므로 자세한 사항은 Tracing Express services with zipkin-js 에서 확인할 수 있다.

Order-Service 개발하기



이제 Spring Cloud Sleuth 가 포함된 Order-Service 에 대해서 개발을 해보자



Spring Cloud Sleuth 를 이용해서 Zipkin 서버와 통신하기 위해서는 다음 2개의 의존성이 필요하다



build.gradle



implementation 'org.springframework.cloud:spring-cloud-starter-sleuth:3.1.1'
implementation 'org.springframework.cloud:spring-cloud-sleuth-zipkin:3.1.1'



만약 여기서 sleuth 만 추가할 경우 zipkin 과 연동할 수 없다.



zipkin 과 연동하기 위해서 sleuth-zipkin 을 추가해주도록 하자.



그리고 우리의 설정 파일인 application.yml 을 다음과 같이 만들자



application.yml

spring:
  application:
    name: order-service
  zipkin:
    base-url: http://localhost:9411



그리고 User-Service 에서 들어오는 요청을 받아줄 수 있는 Controller 를 구현해보자.



이제 속도를 좀 높여서 한 스텝을 더 나아가 보겠다.



우리의 실습 플로우는



사용자 (User) 가 주문 (Order) 을 한다면 사용자의 정보와 주문 상품의 정보를 토대로 배송 (Delivery) 하고, 배송이 시작되었다는 알림 (Notification) 을 전송한다.



이기 때문에 Order 에서 바로 다음 서비스인 Delivery로 요청을 Relay 해줄 것이다.



이번은 Post 로 요청을 해보도록 하자



OrderController.java

@RestController
@RequiredArgsConstructor
public class OrderController {

    private final RestTemplate rest;
    private final URI uri = URI.create("http://localhost:8081/delivery");

    @GetMapping("/")
    public String getOrder() {
        DeliveryRequest req = new DeliveryRequest("1004L", "seoul");
        String response = rest.postForObject(uri, req, String.class);
        return "[order-service] :: 의 주문 :: " + response;
    }
}

@Data
@AllArgsConstructor
@NoArgsConstructor
public class DeliveryRequest {
    private String userId;
    private String address;
}



여기서 주의해야할 점이 있다.



Axios 에서 zipkinAxios 로 감쌌던 것 처럼 RestTemplate 도 Wrapping 해야 한다.



이렇게 해주는 이유는 새로운 Span 을 생성하는 책임을 Sleuth 의 Auto-Configuration 이 담당할 수 있도록 하기 위함이다.



ApplicationConfig.java



@Configuration
public class ApplicationConfig {
    @Bean
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}



어려운 과정은 없다.



단지 RestTemplate 을 Bean 으로 등록해주기만 하면 된다.



그렇다면 BeanPostProcessor 에 의해서 Reporting 하게 된다.



Deliver-Service 개발하기



Delivery Service 도 역시 어려운 것은 없다.



Order-Service 와 마찬가지로 RestTemplate 호출을 받아들일 수 있는 Controller 하나가 필요하고, 적당한 String 만 반환해주기만 하면 끝이다.



Controller, Dto

@RestController
@RequestMapping("/delivery")
public class DeliveryController {

    @PostMapping
    public String delivery(@RequestBody DeliveryRequest request) {

        String userId = request.getUserId();
        String address = request.getAddress();

        return "[delivery-service] userId: " + userId + " address: " + address + " 배송 요청 완료";
    }
}

@Data
@AllArgsConstructor
@NoArgsConstructor
public class DeliveryRequest {
    private String userId;
    private String address;
}



역시 application.yml 이나 build.gradle 또한 Order-Service 와 마찬가지로 구성해주면 된다.



하지만 다른 점이 있다면 port 충돌을 막기 위해서 server port 를 8081로 바꿔주자



Zipkin 연동하기



이제 Zipkin 과 연동하기만 하면 끝이다.



앞전 시간에 알려주었던 docker script 를 이용해서 띄워도 무방하지만 나는 docker-compose 를 이용해서 띄웠다.



별 다른 이유는 없고 그냥 docker script 를 외우기 귀찮아서 compose script 를 이용했다.



docker-compose.yml

version: "3"
services:
  zipkin:
    container_name: tracer-zipkin
    image: openzipkin/zipkin
    restart: always
    ports:
      - "9411:9411"

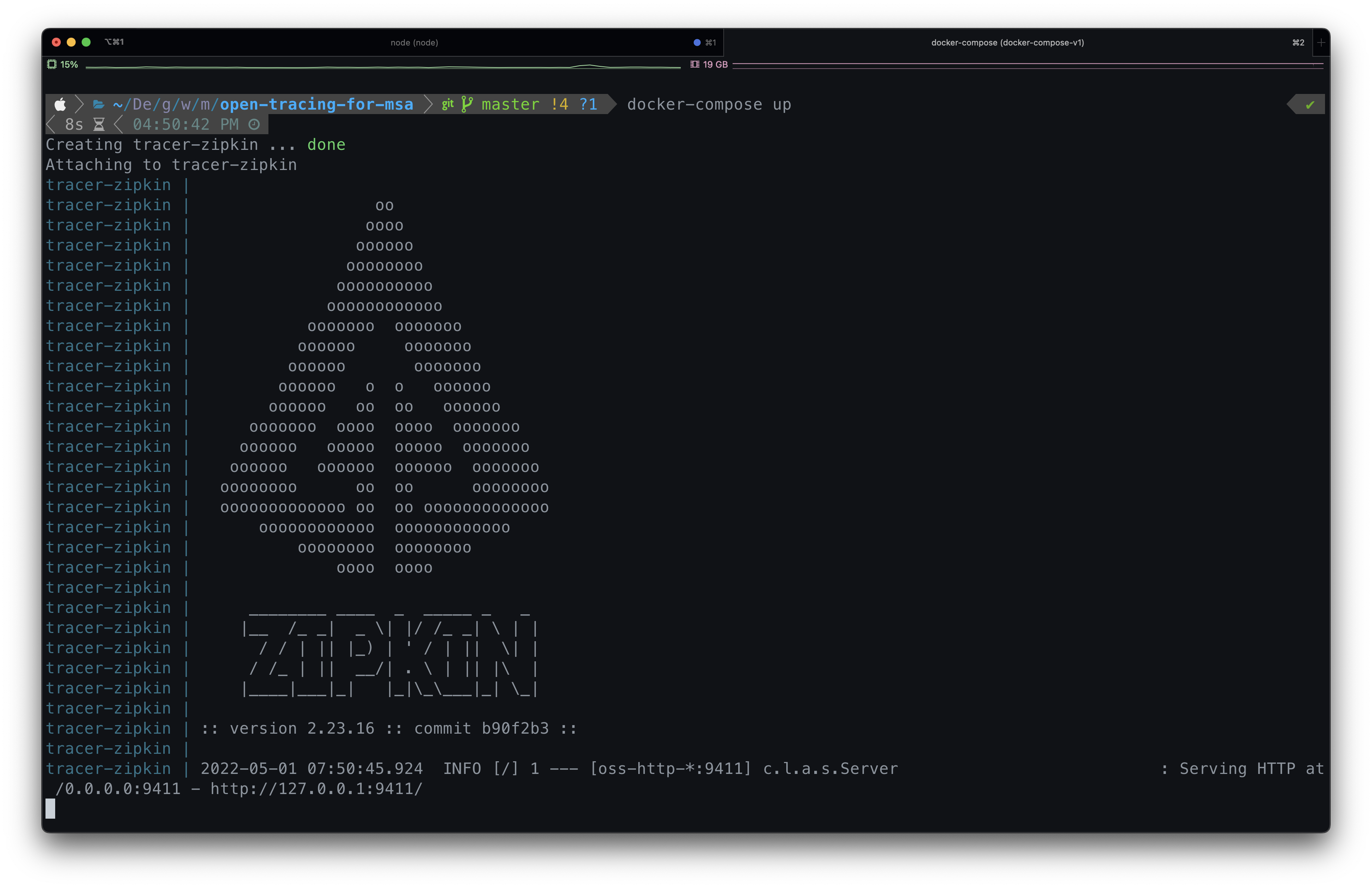

그리고 up 명령어를 통해서 zipkin 서버를 띄워보자



$ docker-compose up

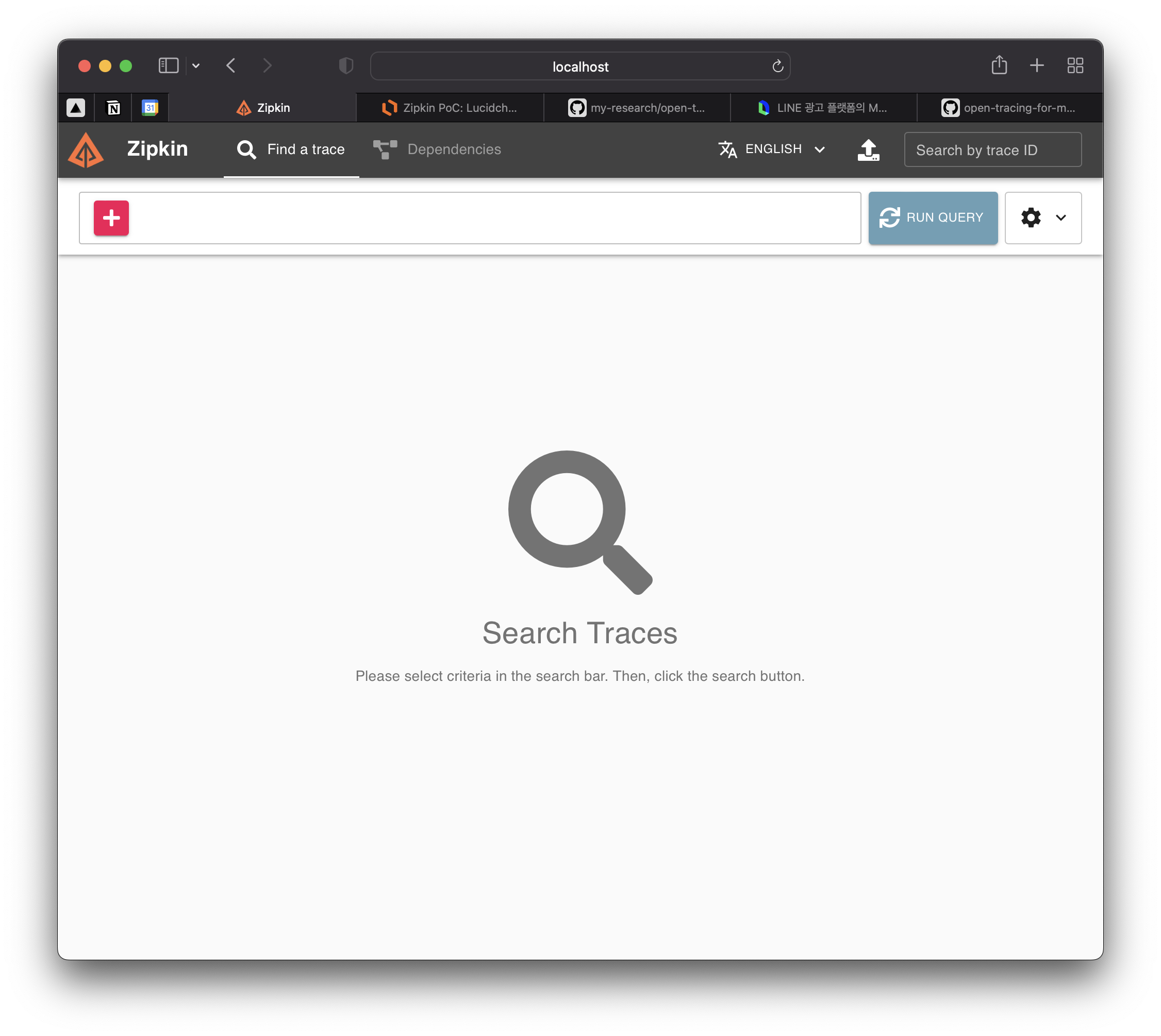

그리고 9411 포트로 접근하게 되면 다음과 같은 대시보드를 확인할 수 있다





이제 node 서버인 8000 포트로 요청을 날려보자

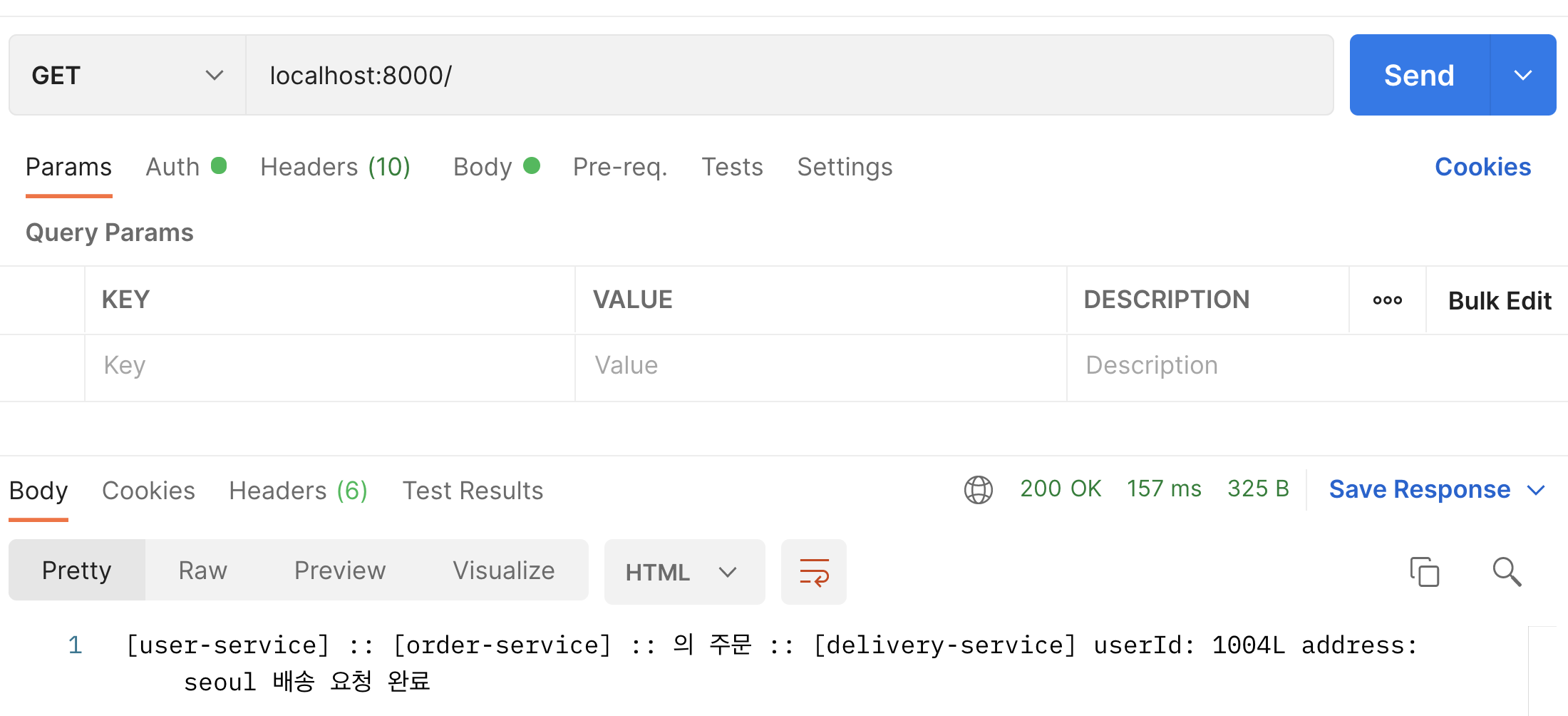

그럼 User-Service 에서 시작된 요청이 아래와 같은 흐름을 타고 통신에 대한 성공 응답을 확인할 수 있다.

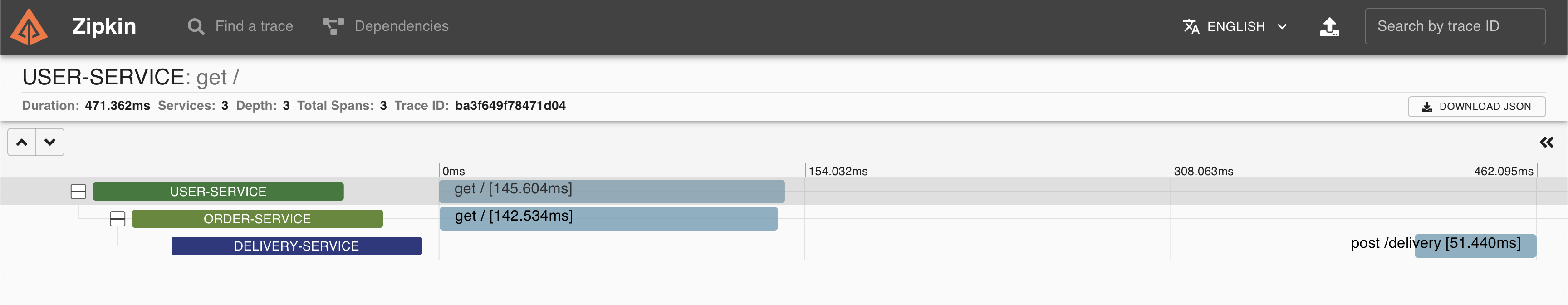

이 흐름에 대한 Zipkin Tracing Span 에 대한 정보들은 다음과 같다





이제 다음 시간에는



다음 시간에는 Delivery 서비스에서 Message 를 Producing 하고 Notification 에서 해당 메시지를 Consume 하는 시스템을 만들고, 이들을 분산 추적해보려 한다.
