[Distributed Tracing] Messaging 환경에서의 분산 추적 실습

by Wonit 2022. 5. 1.

본 글은 마이크로서비스의 분산 추적 시리즈로 이론과 실습이 함께 포함된 시리즈입니다. 아래 목차에 표시된 글을 모두 참고하면 좋습니다.



목차



실습에 대한 소스코드를 확인하시고 싶다면 실습 github에서 확인하실 수 있습니다.



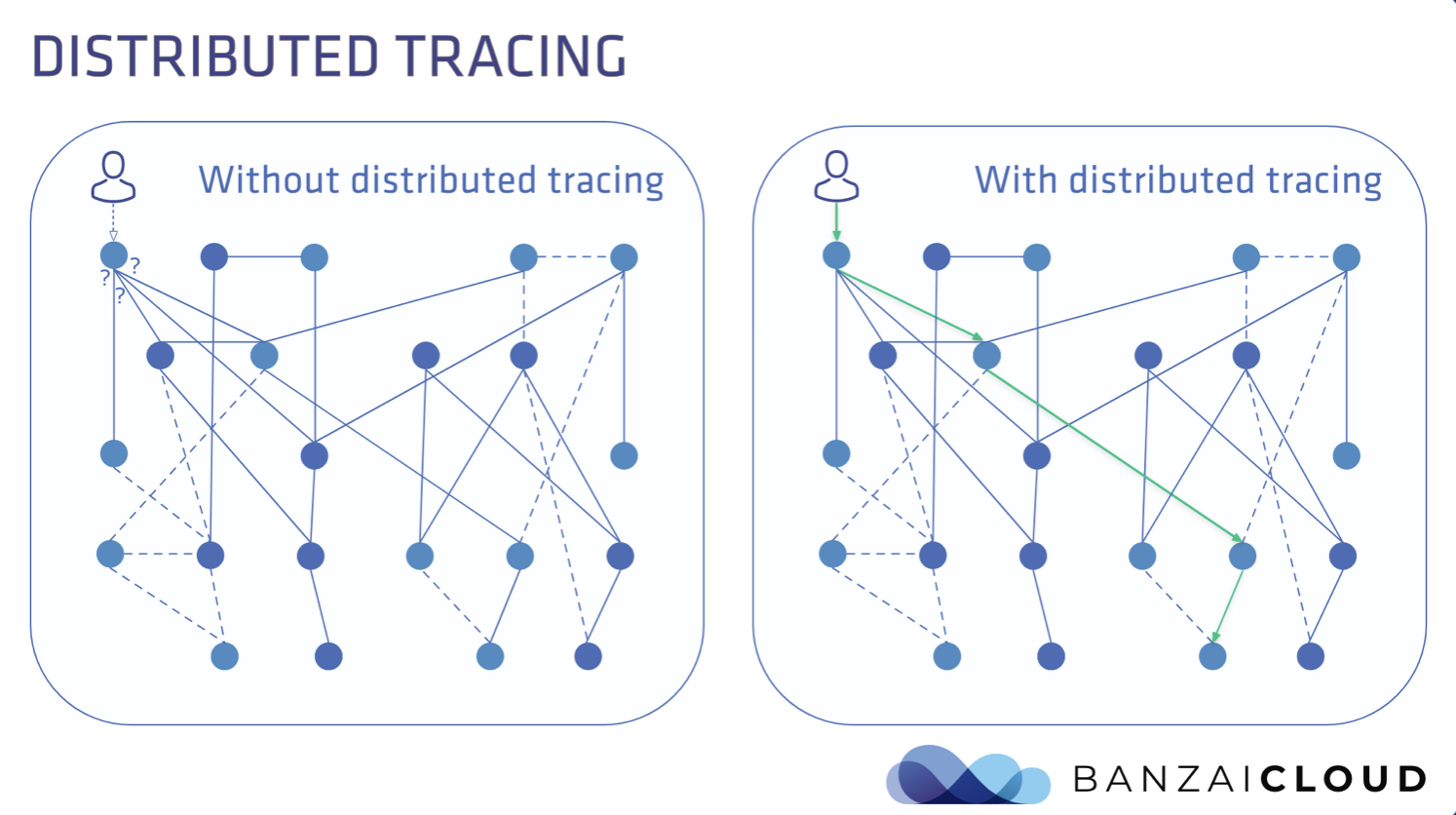

Messaging 환경 에서의 분산 추적 실습



지난 시간 우리는 HTTP 환경에서의 분산 추적 에 대해서 알아보았다.

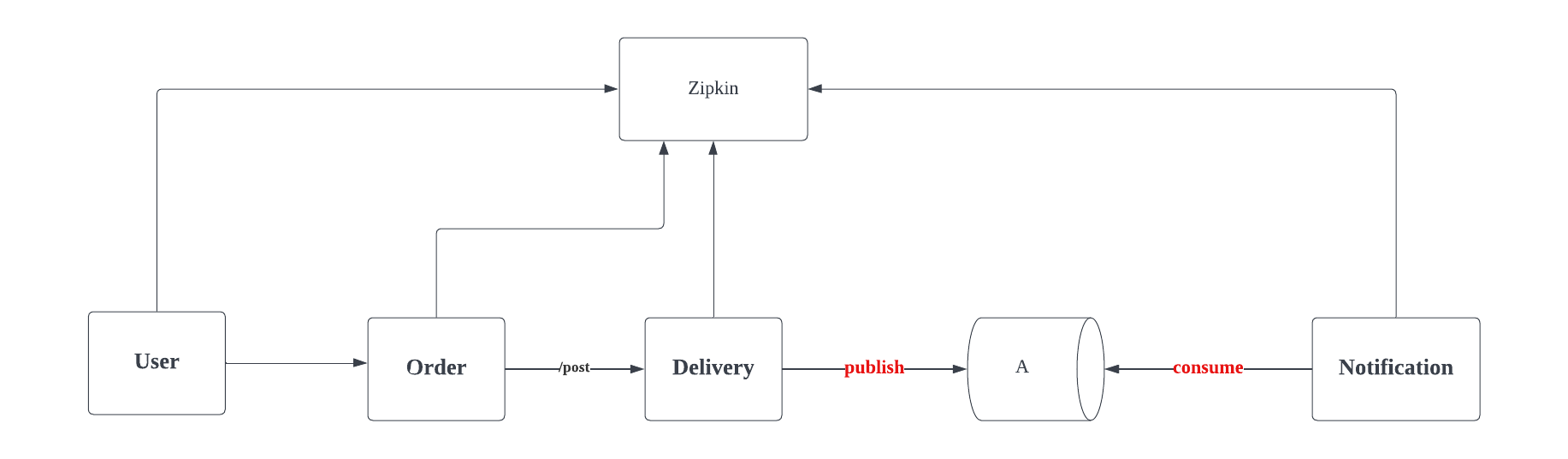

다시 한번 개략적인 아키텍처에 대해서 확인해보자





위 아키텍처를 구분하자면 2개의 부분으로 나눌 수 있다.



  1. HTTP API
  2. Messaging



이번에는 HTTP 통신을 넘어 Messaging 환경에서 Span 들을 하나의 Trace 로 관리할 수 있도록 해볼 것이다.



  • user-service : express, node.js
  • order-service : spring boot, java
  • delivery-service : spring boot, java & aws sqs
  • notification-service : spring boot, java & aws sqs



마이크로서비스 호출 Flow



실습에 대한 호출의 flow 를 비즈니스적인 한 문장으로 표현하자면 다음과 같다



사용자 (User) 가 주문 (Order) 을 한다면 사용자의 정보와 주문 상품의 정보를 토대로 배송 (Delivery) 하고, 배송이 시작되었다는 알림 (Notification) 을 전송한다.



위 과정은 다음과 같은 호출이 하나의 트랜잭션으로 이루어진다



  • user-service 는 order-service 로 HTTP GET 요청을 보낸다
  • order-service 는 delivery-service 로 HTTP POST 요청을 보낸다
  • deliver-service 는 HTTP 요청이 발생하면 AWS SQS 로 Message 를 produce 한다.
  • notification-service 는 Queue 에 메시지가 존재한다면 Message 를 Consume 한다



AWS SQS 에 Queue 만들기

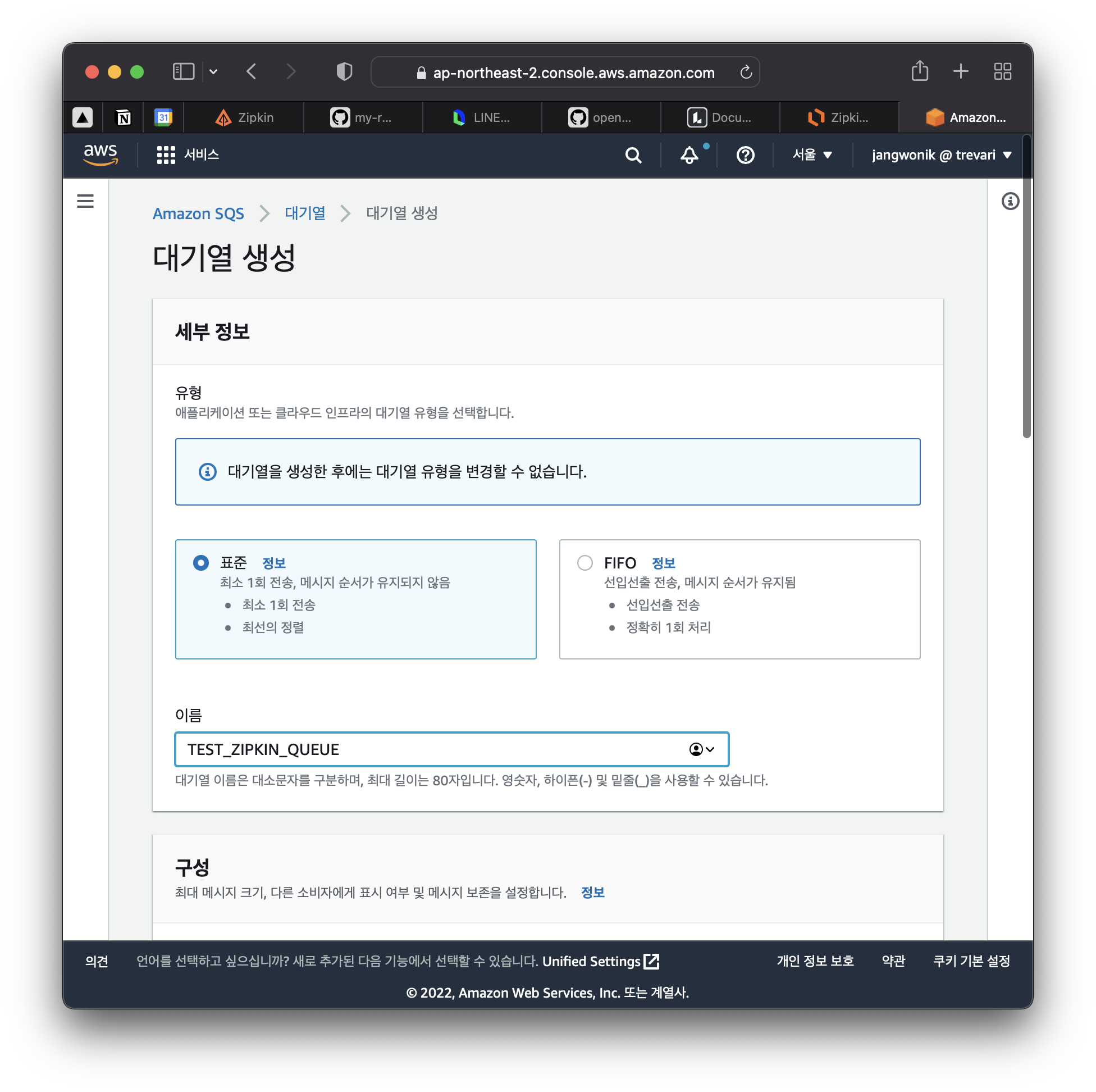

우선 메시징 환경을 구현하기 위해서 AWS SQS 에 큐 하나를 생성하자



이번 시간에는 Message Queue 나 AWS SQS 에 대한 시간이 아니기 때문에 SQS 관련된 설정은 넘어가도록 하겠다.



큐가 준비되었다면 이제 Delivery Service 에서 큐와 연동을 해보자



Deliver-Service



deliver-service 에서 다음과 같은 의존성을 추가해준다.



build.gradle

// zipkin & sleuth
implementation 'org.springframework.cloud:spring-cloud-starter-sleuth:3.1.1'
implementation 'org.springframework.cloud:spring-cloud-sleuth-zipkin:3.1.1'
implementation 'io.zipkin.aws:brave-instrumentation-aws-java-sdk-sqs:0.23.4'

// aws sqs
implementation 'org.springframework.cloud:spring-cloud-aws-messaging:2.2.6.RELEASE'



Zipkin 과 Sleuth 그리고 Brave Instrumentation 을 추가해주도록 한다



여기서 눈여겨 볼 설정은 바로 다음 2개이다.



  • org.springframework.cloud:spring-cloud-aws-messaging
  • io.zipkin.aws:brave-instrumentation-aws-java-sdk-sqs:0.23.4



천천히 살펴보자



delivery-service 에서 Producer 설정하기



Producer 를 설정할 때 보통 QueueMessagingTemplate 을 사용하곤 한다.



여기에 Trace 정보를 추가하기 위해서는 BraveInstrumentation 의 SqsMessagingTemplate 을 RequestHandler 로 추가해줘야 한다



@Configuration
public class SqsConfig {

    Tracer tracer;

    public SqsConfig(Tracer tracer) {
        this.tracer = tracer;
    }

    @Bean
    public QueueMessagingTemplate queueMessagingTemplate() {
        Tracing current = Tracing.current();

        SqsMessageTracing sqsMessageTracing = SqsMessageTracing.create(current);

        AmazonSQSAsync client = AmazonSQSAsyncClientBuilder.standard()
                .withRegion(Regions.AP_NORTHEAST_2)
                .withCredentials(new EnvironmentVariableCredentialsProvider())
                .withRequestHandlers(sqsMessageTracing.requestHandler())
                .build();

        return new QueueMessagingTemplate(client);
    }
}



Brave Instrumentation 이란 Zipkin 서버로 Span 데이터를 전송하는 구현체이다.



Messaging 환경에서는 B3-Propagation 이 작동하지 않는다.



Seamless 한 Tracing 환경을 만들기 위해서는 Queue 로 던질 Message 의 Header 에 B3 데이터를 넣어줘야 하므로 Tracer 의 구현체를 직접 다뤄야 한다.



그 과정이 바로 withRequestHandlers(sqsMessageTracing.requestHandler()) 이다



또 눈여겨볼 점은 Tracing 을 Bean 주입을 통해 가져오는 것이다.



Span 에 대한 Global 한 Access 를 위해서는 앞선 Zipkin & Sleuth 를 설명하며 이야기를 잠시 했듯, Bean 으로 주입받아야 한다.



그래야 Span 에 대한 Lifecycle 에 대한 관리가 가능하게 된다.



MessageSender.java



이제 Queue 설정이 끝났으니 Queue 에게 Message 를 Send 할 Sender 를 만들어보자



@Component
@RequiredArgsConstructor
public class MessageSender {
    @Value("${aws.queue.name}")
    private String notificationQueue;

    private final QueueMessagingTemplate template;

    public void send(Object message) {
        template.convertAndSend(notificationQueue, message);
    }
}



일반적으로 SQS Sender 를 구현할 때 사용하는 방식과 동일하다



그리고 DeliveryController 에 다음과 같이 요청을 받으면 Message 를 Produce 하는 로직을 추가해보자



DeliveryController



@RestController
@RequestMapping("/delivery")
@RequiredArgsConstructor
public class DeliveryController {

    private final MessageSender messageSender;

    @PostMapping
    public String delivery(@RequestBody DeliveryRequest request) {

        String userId = request.getUserId();
        String address = request.getAddress();

        messageSender.send("배송 문자 발송 요청2");

        return "[delivery-service] userId: " + userId + " address: " + address + " 배송 요청 완료";
    }
}

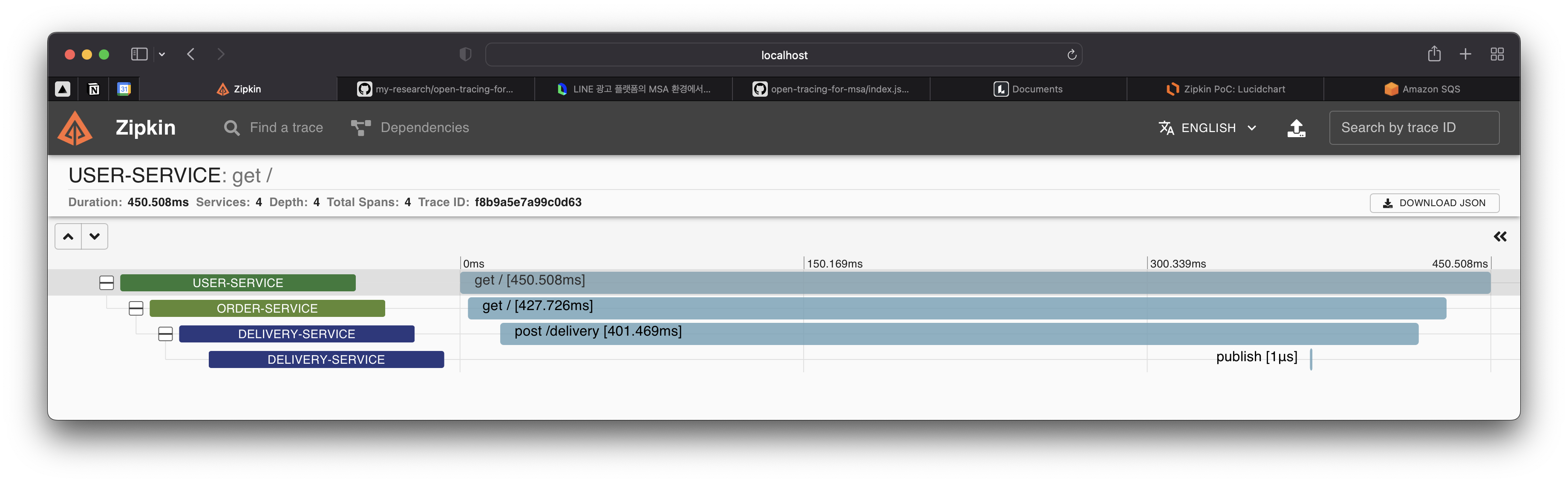

이제 다시 Zipkin Dashboard 를 확인해보자





그럼 위와 같이 message publish 에 대한 Span 이 추가된 것을 볼 수 있다.

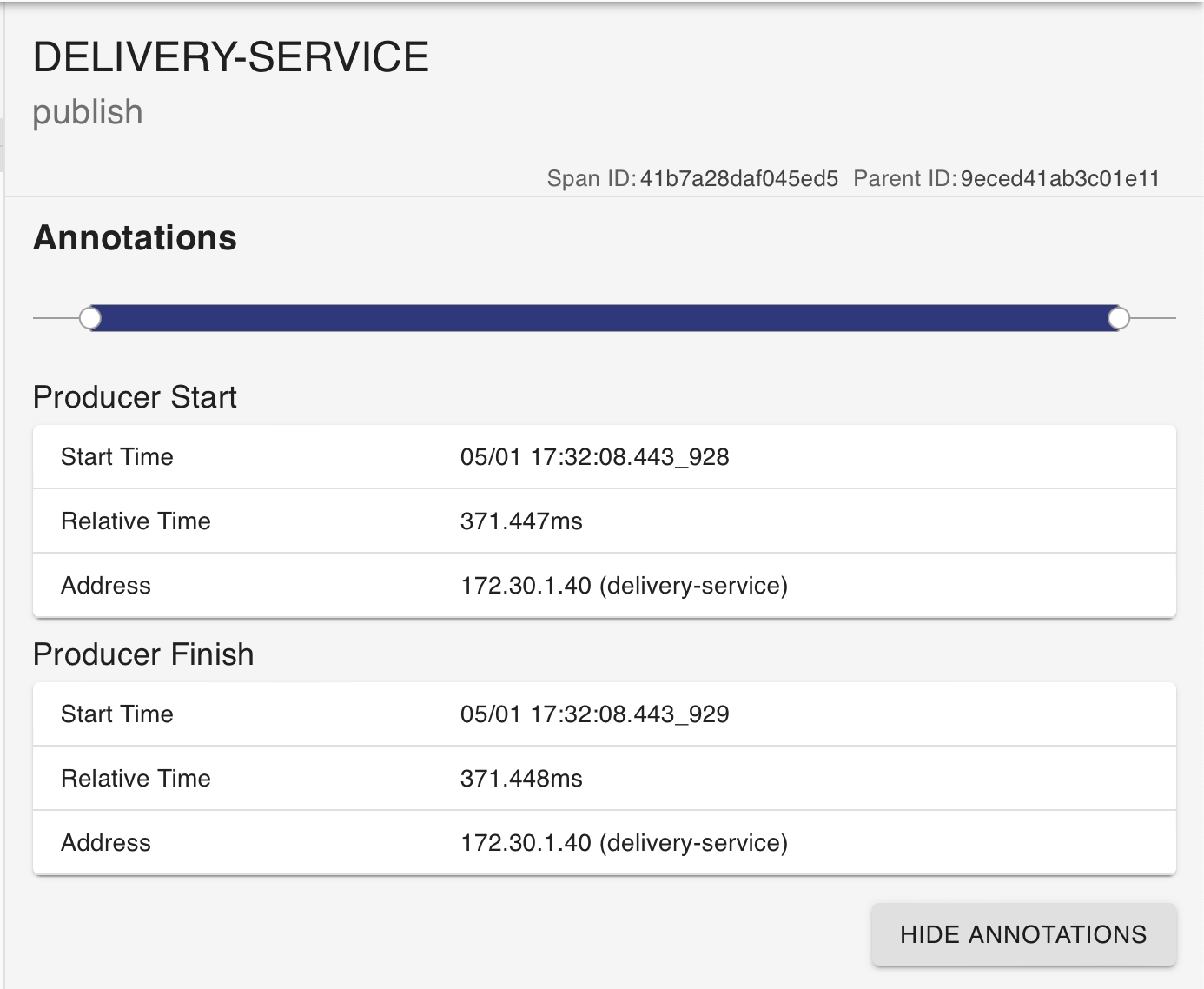

Messaging 환경에서는 HTTP 환경과 다르게 2가지의 Annotation 이 존재한다.





  1. Producer Start
  2. Producer Finish



이것을 미루어보았을 때, Messaging 환경에서는 Span 이 Close 되는 시점, 즉 Zipkin 으로 Reporting 하는 시점이 Producer Finish 하는 시점임을 알 수 있다.



이제 Consumer 를 만들어보자



Notification-Service



지금 해볼 부분은 Consumer 에서 Consume 한 Message 를 Trace 하는 것이다

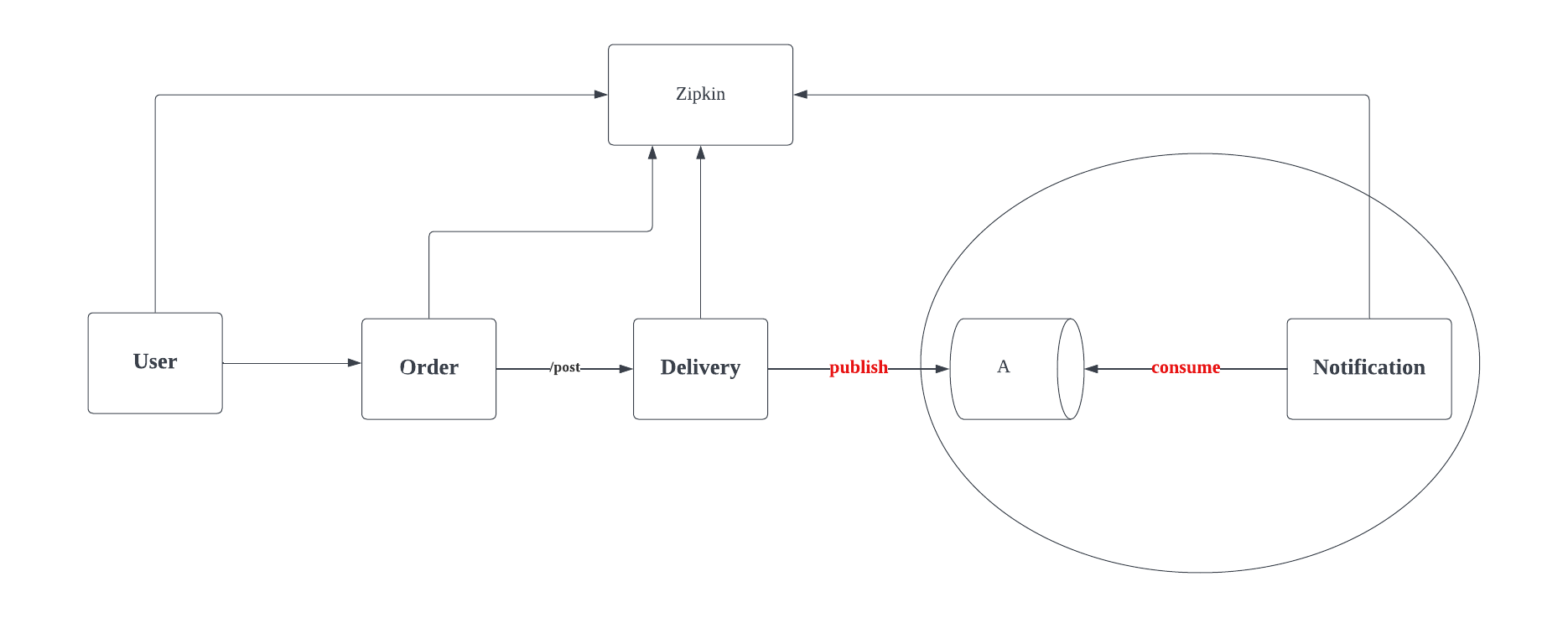

위의 흰색 영역을 구현하기 위해서 Notification Service 를 만들어보자



속도를 내서 빠르게 코드만 우선 보여주도록 하겠다



SqsConfig.java

@Configuration
public class SqsConfig {

    @Bean
    public QueueMessagingTemplate queueMessagingTemplate() {
        Tracing current = Tracing.current();
        SqsMessageTracing sqsMessageTracing = SqsMessageTracing.create(current);

        AmazonSQSAsync client = AmazonSQSAsyncClientBuilder.standard()
                .withRegion(Regions.AP_NORTHEAST_2)
                .withCredentials(new EnvironmentVariableCredentialsProvider())
                .withRequestHandlers(sqsMessageTracing.requestHandler())
                .build();

        return new QueueMessagingTemplate(client);
    }
}



SqsConfig 에서는 Producer 와 마찬가지로 QueueMessagingTemplate 을 생성해줄 때, Tracer 를 함께 붙여야한다



MessageReceiver.java

@Service
@RequiredArgsConstructor
public class MessageReceiver {

    @SqsListener("${aws.queue.name}")
    public void receiveMessage(String message) {
        System.out.println("메시지 수신 완료, message = " + message);
    }
}



MessageReceiver 에서는 일번적으로 사용하는 reveicer 와 똑같이 구현해주면 된다.



이제 모든 구현이 끝났기 때문에 전체적인 요청을 다시 보내보도록 하자



혹시라도 잊어버렸을 수 있으니 실습에 대한 호출의 flow 를 비즈니스적인 한 문장으로 표현해보자면,



사용자 (User) 가 주문 (Order) 을 한다면 사용자의 정보와 주문 상품의 정보를 토대로 배송 (Delivery) 하고, 배송이 시작되었다는 알림 (Notification) 을 전송한다.



이기 때문에 User-Service 로 요청을 보내면 우리의 Producer, Consumer 들이 잘 동작해서 Zipkin Dashboard 에 도착할 것이다

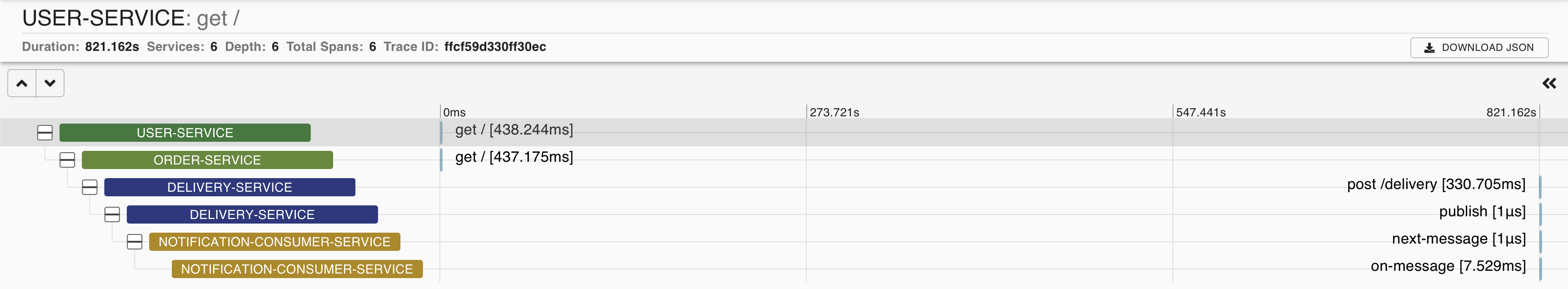

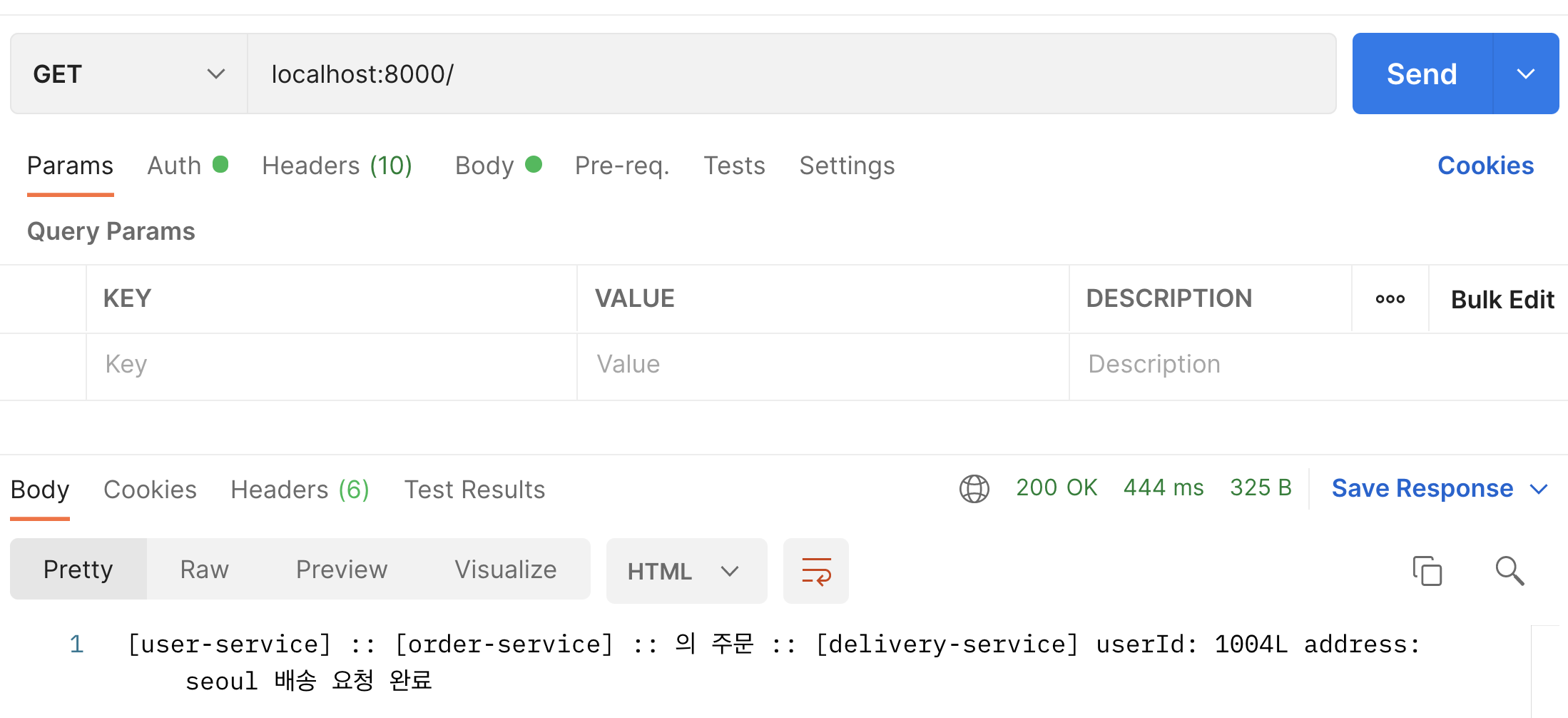

localhost:8000 인 user-service 로 요청을 보내면 다음과 같은 정보들이 zipkin dashboard 에 찍히게 된다.





끝으로..



이렇게 우리는 간단한 실습을 거쳐서 HTTP 환경과 Messaging 환경에서의 데이터를 Tracing 해보았다.



아쉬운 점이 있다면 어떤 방식으로 SpanId 가 생성되고 동작하는지에 대해서 깊게 알아보지 못했던 것이 아쉽다.



하지만 분명 이 다음 시간 언젠가는 그 부분을 이야기하는 시간이 있을것이다.
